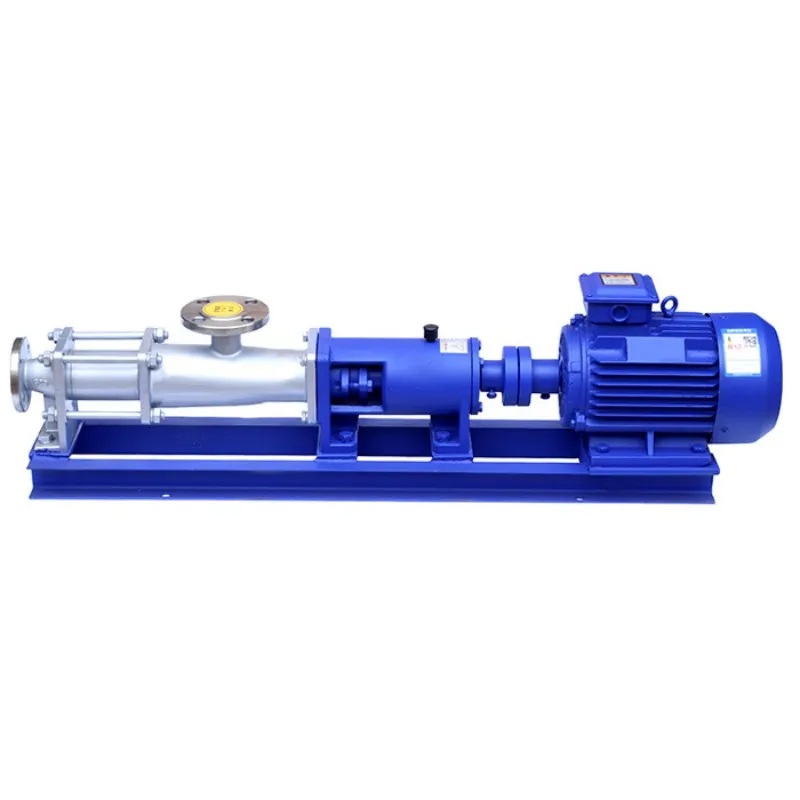

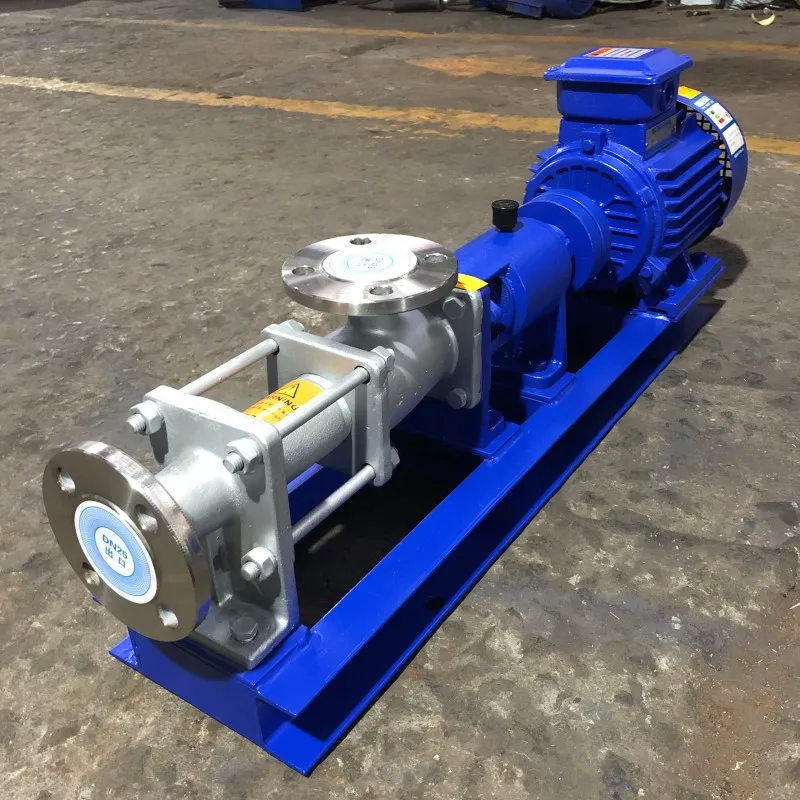

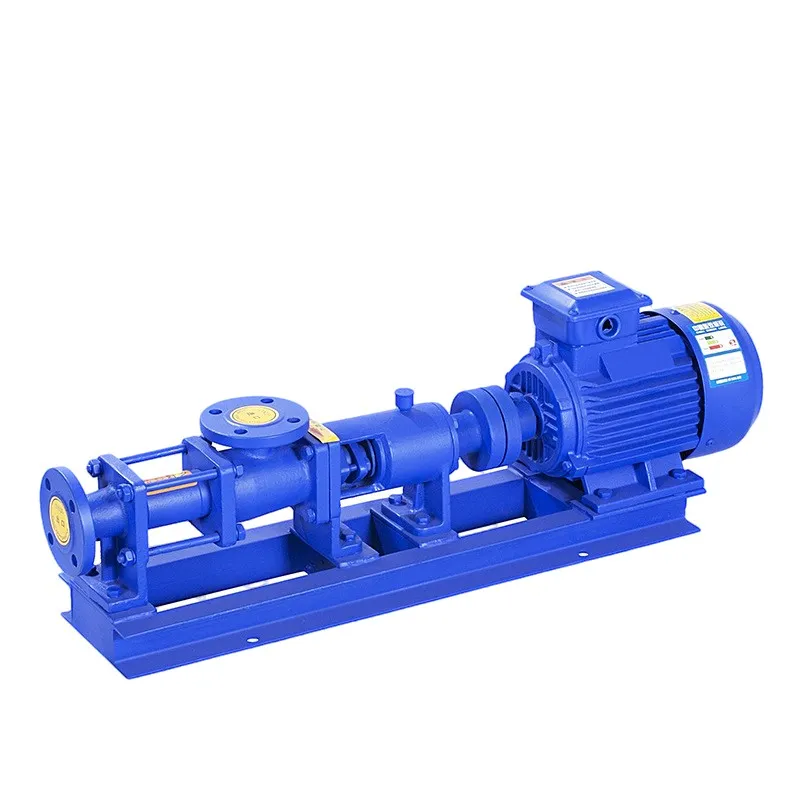

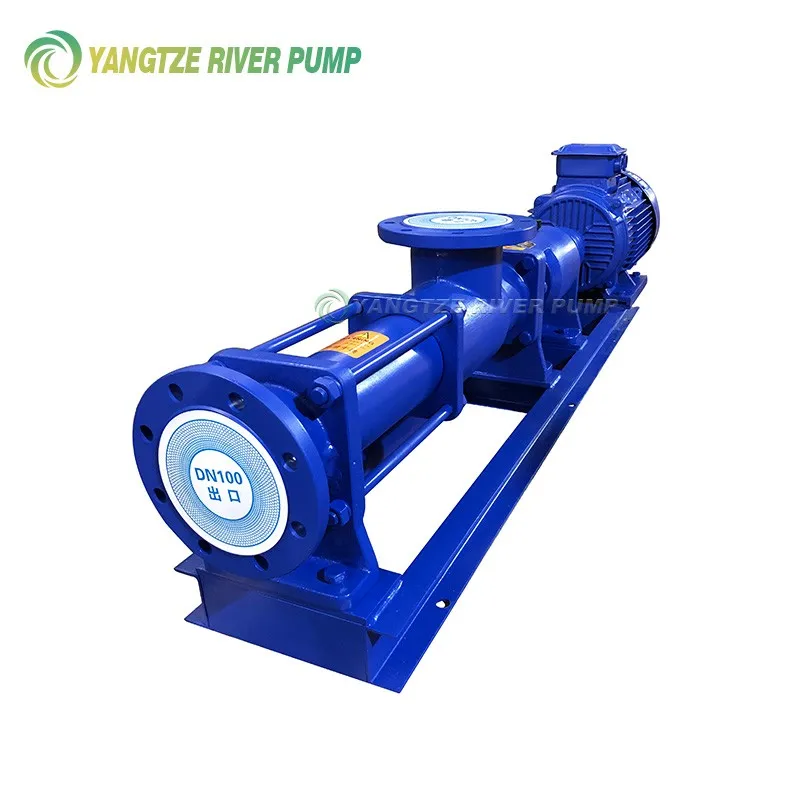

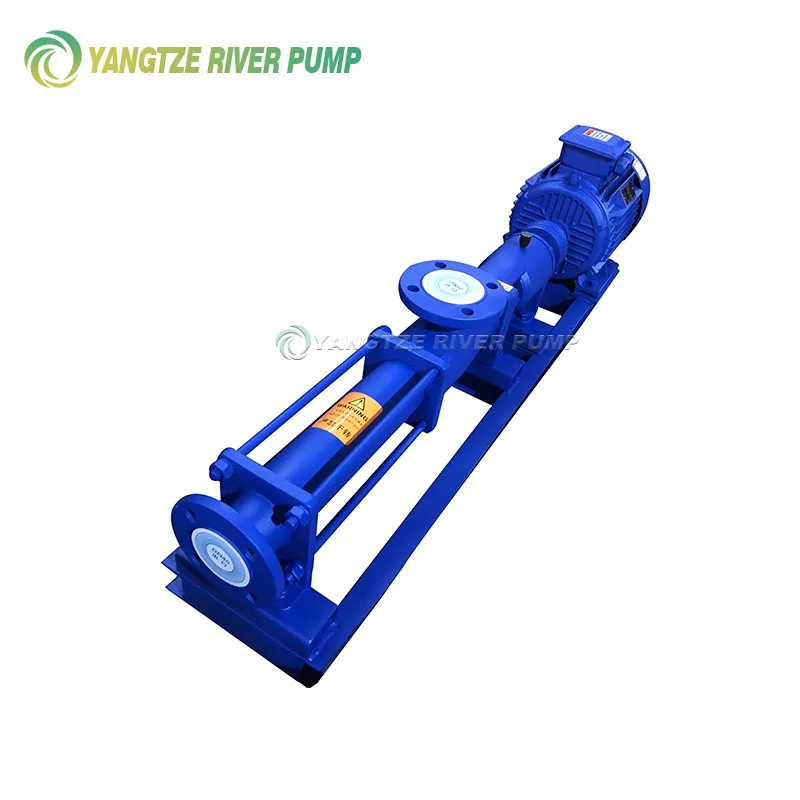

Одношнековые насосы типа G
Одношнековый насос серии G представляет собой новую конструкцию насоса, работающего по принципу противовращения взаимодействующих элементов с положительным смещением. Его основные рабочие компоненты включают эксцентриковый шнек (ротор) и фиксированную втулку (статор). Уникальная геометрическая конфигурация этих двух компонентов создает отдельные герметичные камеры.
Описание
маркер
Обзор продукта
Одношнековый насос серии G представляет собой новую конструкцию насоса, работающего по принципу противовращения взаимодействующих элементов с положительным смещением. Его основные рабочие компоненты включают эксцентриковый шнек (ротор) и фиксированную втулку (статор). Уникальная геометрическая конфигурация этих двух компонентов создает отдельные герметичные камеры. Средство транспортируется равномерно в осевом направлении, характеризуясь низкой внутренней скоростью потока, минимальным шумом, постоянным объемом и стабильным давлением. В результате не возникает вихреобразования или турбулентности, что обеспечивает сохранение исходной структуры средства. Статор, изготовленный из различных эластичных материалов, позволяет винтовому насосу Yangguang перекачивать высоковязкие жидкости и среды, содержащие твердые взвешенные частицы или волокнистые вещества, с возможностями, превосходящими возможности традиционных типов насосов. Его расход прямо пропорционален скорости вращения.
Преимущества продукта
Непрерывная подача с низким уровнем пульсаций, не зависящая от колебаний давления или вязкости.
Широкий диапазон применения, возможность перекачки как сыпучих, так и несыпучих материалов.
Во время перекачки среда остается неизменной, без сжатия и сдвига.
Высокая эффективность с расходом, пропорциональным скорости вращения, что позволяет регулировать расход с помощью частотного регулирования.
Большинство жидкостей можно перекачивать с минимальной турбулентностью и пульсацией.
Простое техническое обслуживание и ремонт в сочетании с возможностью подачи под высоким давлением.
Область применения
Нефтяная промышленность: транспортировка тяжелой нефти, транспортировка нефтегазовых смесей, сепарация нефти и воды, системы утилизации отработанного масла.
Химическая и фармацевтическая промышленность: различные пасты, эмульсии, суспензии и т. д.
Экологическая инженерия: транспортировка различных сточных вод, транспортировка обезвоженного осадка, дозированное дозирование флокулянтов и химических веществ.
Горная инженерия: производственное оборудование для диоксида титана, каолина, карбоната кальция и подобных материалов.
Пищевая промышленность: молочные продукты, фруктовые соки, фруктовые пюре, овощные соусы, пиво и т. д.
Целлюлозно-бумажная промышленность: оборудование для переработки сырья, процессы варки целлюлозы и системы очистки сточных вод.
Параметры производительности
Параметры производительности при фиксированной скорости вращения:
| Модель | расходы | Давация | Допустимая максимальная скорость компьютера | Мощность двигателя | Требуемый суммарный положительный напор всасывания | Номинальный диаметр входного фланца | Номинальный диаметр выходного фланца | Допустимый диаметр частиц | Допустимая длина волокна |
| (м³/ч) | (МПа) | (об/мин) | (кВт) | (м) | (мм) | (мм) | (мм) | (мм) | |
| Г20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| Г20-2 | 1.2 | 1.5 | |||||||
| Г25-1 | 2 | 0.6 | 960 | 1.5 | 32 | 25 | 2 | 30 | |
| Г25-2 | 1.2 | 2.2 | |||||||
| Г30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| Г30-2 | 1.2 | 3 | |||||||
| Г35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| Г35-2 | 1.2 | 4 | |||||||
| Г40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| Г40-2 | 1.2 | 5.5 | |||||||
| Г50-1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| Г50-2 | 1.2 | 7.5 | |||||||
| Г60-1 | 30 | 0.6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| Г60-2 | 1.2 | 15 | |||||||
| Г70-1 | 45 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| Г70-2 | 1.2 | 15 | |||||||
| Г85-1 | 60 | 0.6 | 720 | 15 | 150 | 150 | 10 | 80 | |
| Г85-2 | 1.2 | 450 | 22 | ||||||
| Г105-1 | 80 | 0.6 | 400 | 22 | 200 | 200 | 15 | 110 | |
| Г105-2 | 1.2 | 350 | 30 | ||||||
| Г135-1 | 120 | 0.6 | 350 | 37 | 250 | 250 | 20 | 150 | |
| Г135-2 | 1.2 | 280 |
Параметры производительности для одноступенчатых конфигураций с редукторным изменением скорости, электромагнитными двигателями с регулируемой скоростью и редукторным изменением скорости или двигателями с бесступенчатым изменением скорости и редукторным изменением скорости:
| Модель | Давление
0.3MPa |
Давление
0.6MPa |
регулируемая скорость | ||||||
| скорость вращения
(r/min) |
расход
(m³/h) |
Мощность двигателя
(kW) |
скорость вращения
(r/min) |
расход
(m³/h) |
Мощность двигателя
(kW) |
скорость вращения
(r/min) |
расход
(m³/h) |
Мощность двигателя
(kW) |
|
| G20-1 | 960 | 0.96 | 0.75-6ступени/редуктор | 960 | 0.8 | 0.75-6ступени/редуктор | 125～1250 | 0.1～1.5 | 1.1 |
| 720 | 0.8 | 0.55-8ступени/редуктор | 720 | 0.5 | 0.75-8ступени/редуктор | ||||
| 510 | 0.4 | 0.55-4ступени/редуктор | 510 | 0.3 | 0.75-4ступени/редуктор | ||||
| G25-1 | 960 | 2.4 | 0.75-6ступени/редуктор | 960 | 2 | 1.5-6ступени/редуктор | 125～1250 | 0.1～3 | 1.5 |
| 720 | 1.5 | 0.55-8ступени/редуктор | 720 | 1.27 | 1.1-8ступени/редуктор | ||||
| 510 | 1.08 | 0.55-4ступени/редуктор | 510 | 0.9 | 1.1-4ступени/редуктор | ||||
| G30-1 | 960 | 3.6 | 1.5-6ступени/редуктор | 960 | 3 | 2.2-6ступени/редуктор | 125～1250 | 0.2～4 | 2.2 |
| 720 | 2.28 | 1.1-8ступени/редуктор | 720 | 1.9 | 1.5-8ступени/редуктор | ||||
| 510 | 1.63 | 1.1-4ступени/редуктор | 510 | 1.35 | 1.5-4ступени/редуктор | ||||
| G35-1 | 720 | 4.8 | 2.2-8ступени/редуктор | 720 | 4.04 | 3-8ступени/редуктор | 125～890 | 0.3～5 | 3 |
| 510 | 3.36 | 1.5-4ступени/редуктор | 510 | 2.8 | 2.2-4ступени/редуктор | ||||
| 380 | 1.92 | 1.1-4ступени/редуктор | 380 | 1.6 | 1.5-4ступени/редуктор | ||||
| G40-1 | 510 | 6.8 | 2.2-4ступени/редуктор | 510 | 5.6 | 3-4ступени/редуктор | 125～890 | 0.3～10 | 4 |
| 380 | 5.1 | 1.5-4ступени/редуктор | 380 | 4 | 2.2-4ступени/редуктор | ||||
| 252 | 2.65 | 1.1-6ступени/редуктор | 252 | 2.2 | 1.5-6ступени/редуктор | ||||
| G50-1 | 510 | 13.8 | 4-4ступени/редуктор | 510 | 11.5 | 5.5-4ступени/редуктор | 80～750 | 1～18 | 5.5 |
| 380 | 10.2 | 4-4ступени/редуктор | 380 | 7.5 | 5.5-4ступени/редуктор | ||||
| 252 | 5.6 | 3-6ступени/редуктор | 252 | 4.4 | 5.5-6ступени/редуктор | ||||
| G60-1 | 510 | 20.8 | 7.5-4ступени/редуктор | 510 | 16 | 11-4ступени/редуктор | 63～630 | 1～20 | 11 |
| 380 | 15.6 | 7.5-4ступени/редуктор | 380 | 12 | 11-4ступени/редуктор | ||||
| 252 | 7.8 | 5.5-6ступени/редуктор | 252 | 6 | 7.5-6ступени/редуктор | ||||
| G70-1 | 510 | 26 | 11-4ступени/редуктор | 510 | 20 | 11-4ступени/редуктор | 56～560 | 1～22 | 11 |
| 380 | 17 | 7.5-4ступени/редуктор | 380 | 13 | 11-4ступени/редуктор | ||||
| 252 | 9.1 | 7.5-6ступени/редуктор | 252 | 7 | 7.5-6ступени/редуктор | ||||
| G85-1 | 380 | 32 | 11-4ступени/редуктор | 380 | 25 | 15-4ступени/редуктор | 37～370 | 2～24 | 15 |
| 252 | 21 | 7.5-6ступени/редуктор | 252 | 16 | 11-6ступени/редуктор | ||||
| 189 | 11 | 5.5-8ступени/редуктор | 189 | 8 | 11-8ступени/редуктор | ||||
| G105-1 | 380 | 80 | 15-4ступени/редуктор | 380 | 65 | 22-4ступени/редуктор | 29～290 | 3～50 | 22 |
| 252 | 44 | 15-6ступени/редуктор | 252 | 34 | 22-6ступени/редуктор | ||||
| 189 | 29 | 11-8ступени/редуктор | 189 | 22 | 15-8ступени/редуктор | ||||
| G135-1 | 380 | 132 | 37-4ступени/редуктор | 380 | 120 | 45-4ступени/редуктор | 18～180 | 3～56 | 45 |
| 252 | 95 | 30-6ступени/редуктор | 252 | 80 | 37-6ступени/редуктор | ||||
| 189 | 65 | 18.5-6ступени/редуктор | 189 | 53 | 30-8ступени/редуктор | ||||
Рабочие параметры двухступенчатых двигателей, включая двигатели с редукторной передачей, двигатели с электромагнитным регулированием скорости и редукторной передачей, а также двигатели с бесступенчатой регулировкой скорости и редукторной передачей:
| модель | давление0,3 МПа | давление0,6 МПа | Регулируемая скорость | ||||||
| скорость | скорость потока | мощность электрической машины | скорость | скорость потока | мощность электрической машины | скорость | скорость потока | мощность электрической машины | |
| (об/мин) | (м³/ч) | (кВт) | (об/мин) | (м³/ч) | (кВт) | (об/мин) | (м³/ч) | кВт) | |
| Г20-1 | 960 | 0.96 | 0,75-6шаги/редуктор | 960 | 0.8 | 0,75-6шаги/редуктор | 125～1250 | 0.1～1.5 | 1.1 |
| 720 | 0.8 | 0,55-8шаги/редуктор | 720 | 0.5 | 0,75-8шаги/редуктор | ||||
| 510 | 0.4 | 0,55-4шаги/редуктор | 510 | 0.3 | 0,75-4шаги/редуктор | ||||
| Г25-1 | 960 | 2.4 | 0,75-6шаги/редуктор | 960 | 2 | 1.5-6шаги/редуктор | 125～1250 | 0.1～3 | 1.5 |
| 720 | 1.5 | 0,55-8шаги/редуктор | 720 | 1.27 | 1.1-8шаги/редуктор | ||||
| 510 | 1.08 | 0,55-4шаги/редуктор | 510 | 0.9 | 1.1-4шаги/редуктор | ||||
| Г30-1 | 960 | 3.6 | 1.5-6шаги/редуктор | 960 | 3 | 2.2-6шаги/редуктор | 125～1250 | 0.2～4 | 2.2 |
| 720 | 2.28 | 1.1-8шаги/редуктор | 720 | 1.9 | 1.5-8шаги/редуктор | ||||
| 510 | 1.63 | 1.1-4шаги/редуктор | 510 | 1.35 | 1.5-4шаги/редуктор | ||||
| Г35-1 | 720 | 4.8 | 2.2-8шаги/редуктор | 720 | 4.04 | 3-8шаги/редуктор | 125～890 | 0.3～5 | 3 |
| 510 | 3.36 | 1.5-4шаги/редуктор | 510 | 2.8 | 2.2-4шаги/редуктор | ||||
| 380 | 1.92 | 1.1-4шаги/редуктор | 380 | 1.6 | 1.5-4шаги/редуктор | ||||
| Г40-1 | 510 | 6.8 | 2.2-4шаги/редуктор | 510 | 5.6 | 3-4шаги/редуктор | 125～890 | 0.3～10 | 4 |
| 380 | 5.1 | 1.5-4шаги/редуктор | 380 | 4 | 2.2-4шаги/редуктор | ||||
| 252 | 2.65 | 1.1-6шаги/редуктор | 252 | 2.2 | 1.5-6шаги/редуктор | ||||
| Г50-1 | 510 | 13.8 | 4-4шаги/редуктор | 510 | 11.5 | 5.5-4шаги/редуктор | 80～750 | 1～18 | 5.5 |
| 380 | 10.2 | 4-4шаги/редуктор | 380 | 7.5 | 5.5-4шаги/редуктор | ||||
| 252 | 5.6 | 3-6шаги/редуктор | 252 | 4.4 | 5.5-6шаги/редуктор | ||||
| Г60-1 | 510 | 20.8 | 7.5-4шаги/редуктор | 510 | 16 | 11-4шаги/редуктор | 63～630 | 1～20 | 11 |
| 380 | 15.6 | 7.5-4шаги/редуктор | 380 | 12 | 11-4шаги/редуктор | ||||
| 252 | 7.8 | 5.5-6шаги/редуктор | 252 | 6 | 7.5-6шаги/редуктор | ||||
| Г70-1 | 510 | 26 | 11-4шаги/редуктор | 510 | 20 | 11-4шаги/редуктор | 56～560 | 1～22 | 11 |
| 380 | 17 | 7.5-4шаги/редуктор | 380 | 13 | 11-4шаги/редуктор | ||||
| 252 | 9.1 | 7.5-6шаги/редуктор | 252 | 7 | 7.5-6шаги/редуктор | ||||
| Г85-1 | 380 | 32 | 11-4шаги/редуктор | 380 | 25 | 15-4шаги/редуктор | 37～370 | 2～24 | 15 |
| 252 | 21 | 7.5-6шаги/редуктор | 252 | 16 | 11-6шаги/редуктор | ||||
| 189 | 11 | 5.5-8шаги/редуктор | 189 | 8 | 11-8шаги/редуктор | ||||
| Г105-1 | 380 | 80 | 15-4шаги/редуктор | 380 | 65 | 22-4шаги/редуктор | 29～290 | 3～50 | 22 |
| 252 | 44 | 15-6шаги/редуктор | 252 | 34 | 22-6шаги/редуктор | ||||
| 189 | 29 | 11-8шаги/редуктор | 189 | 22 | 15-8шаги/редуктор | ||||
| Г135-1 | 380 | 132 | 37-4шаги/редуктор | 380 | 120 | 45-4шаги/редуктор | 18～180 | 3～56 | 45 |
| 252 | 95 | 30-6шаги/редуктор | 252 | 80 | 37-6шаги/редуктор | ||||
| 189 | 65 | 18.5-6шаги/редуктор | 189 | 53 | 30-8шаги/редуктор | ||||
