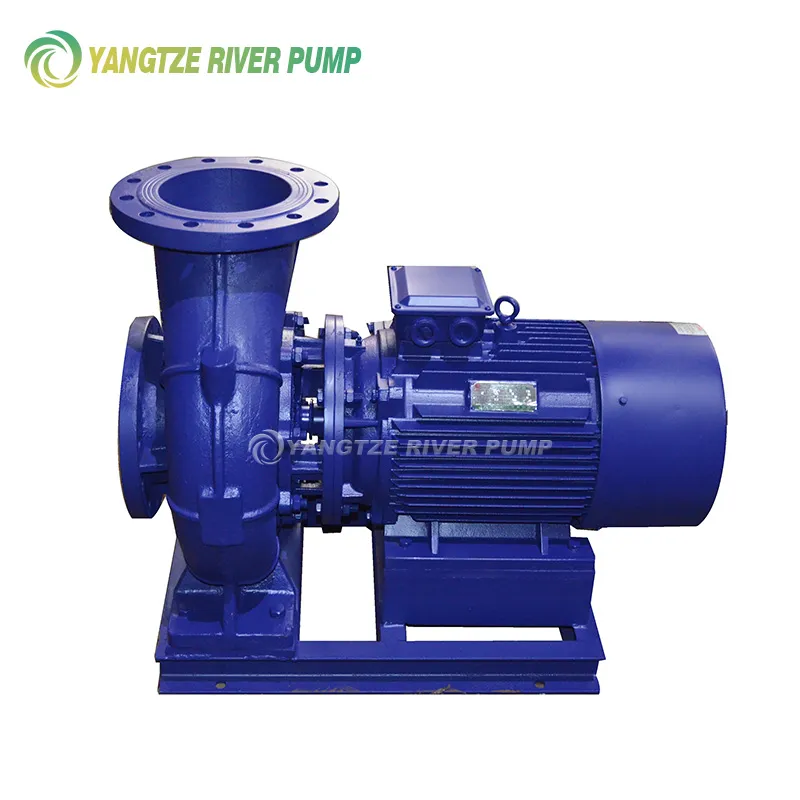

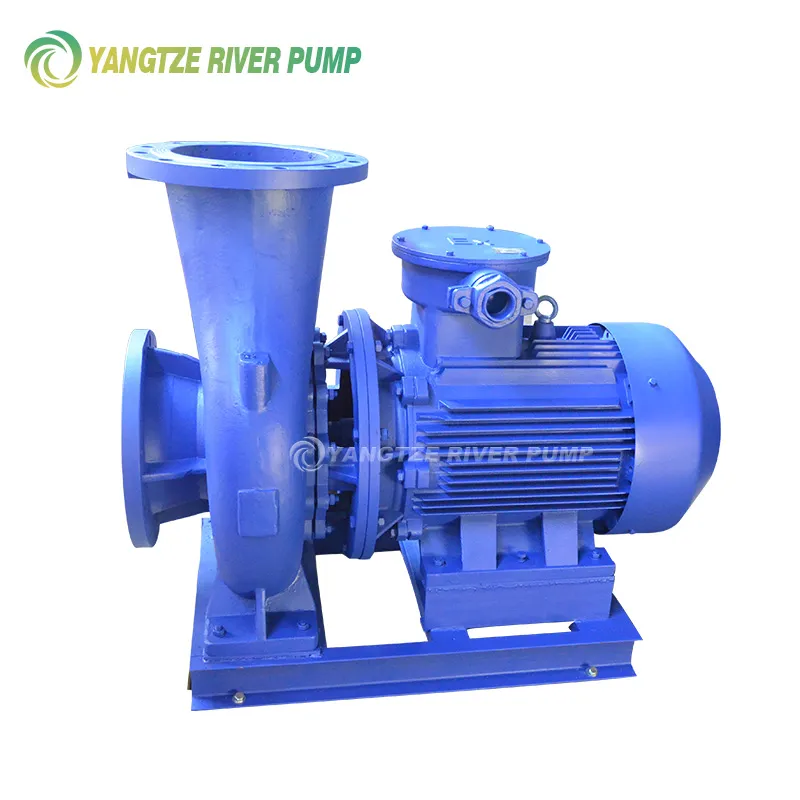

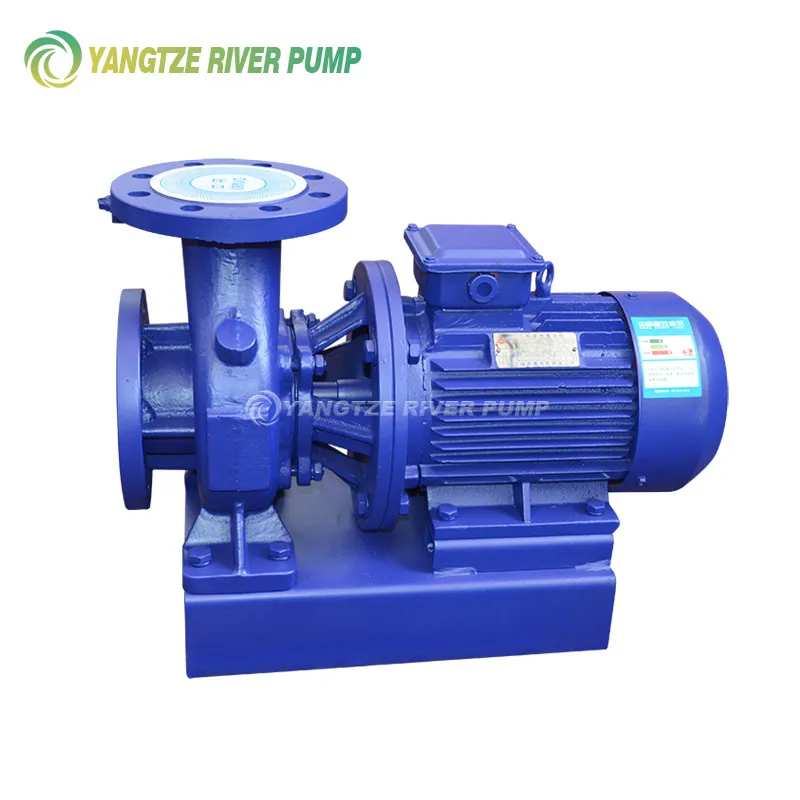

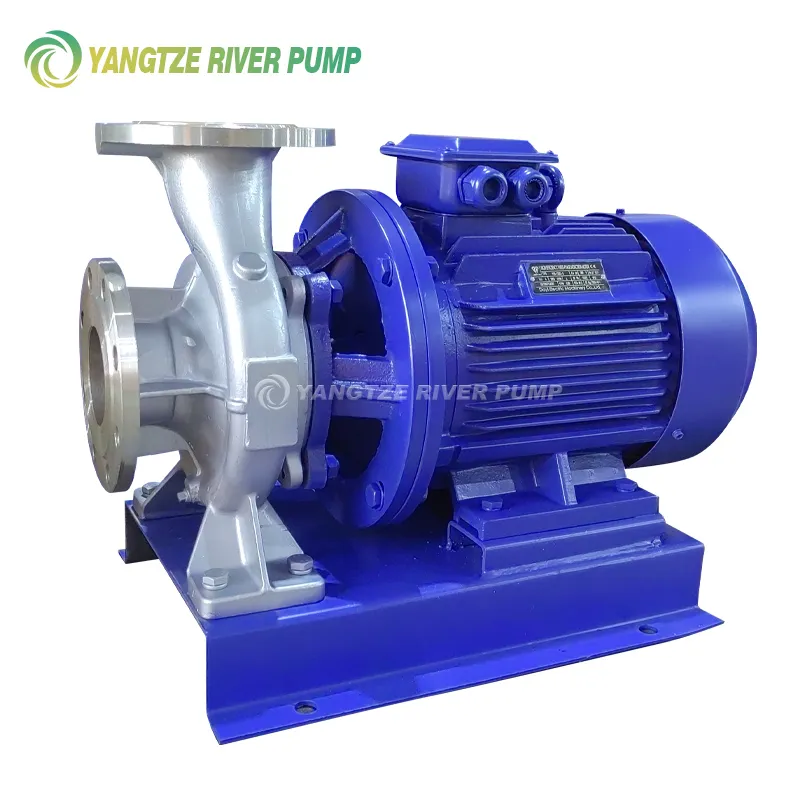

Одноступенчатые горизонтальные трубопроводные центробежные насосы ISW и ISWH

Одноступенчатые горизонтальные трубопроводные центробежные насосы ISW и ISWH

Отправить заявку Скачать PDF

Описание

маркер

Описание продукта

Горизонтальные центробежные насосы типов ISW/ISWR/ISWB/IHW/IHWB представляют собой высокоэффективные и энергосберегающие продукты, сконструированные на основе уникального комбинированного дизайна центробежных насосов типа IS и вертикальных насосов. Они были оптимизированы с использованием передних отечественных гидравлических моделей, и на основе их структуры был разработан комбинированный дизайн с обычными горизонтальными трубопроводными центробежными насосами. После устранения врожденного недостатка легкого ослабления муфты, производительность стала более стабильной. В то же время, в зависимости от условий эксплуатации, таких как температура и среда, на базе типа ISW были разработаны насосы для горячей воды, высокотемпературные насосы, химические насосы, масляные насосы и т.д.

Характеристики продукта

Плавная работа: Высокая соосность вала насоса и превосходный динамический и статический баланс рабочего колеса обеспечивают плавную работу, абсолютно без вибрации.

Полная герметичность: Уплотнения из твердых сплавов различных материалов гарантируют отсутствие утечек при транспортировке различных сред.

Низкий уровень шума: Насос на двух низкошумных подшипниках работает плавно, и, за исключением слабого шума двигателя, практически бесшумен.

Низкая частота отказов: Простая и рациональная конструкция, ключевые компоненты выполнены из высококачественных комплектующих, что значительно повышает наработку на отказ всего агрегата.

Удобство обслуживания: Замена уплотнений и подшипников проста и удобна.

Меньшая занимаемая площадь: Выходной патрубок может быть направлен влево, вправо или вверх, что облегчает прокладку трубопроводов и установку, экономя пространство.

Область применения

Горизонтальный насос для чистой воды ISW предназначен для перекачивания чистой воды и других жидкостей, схожих с ней по физико-химическим свойствам. Подходит для промышленного и городского водоснабжения, повышения давления при подаче воды в высотные здания, орошения парков и садов, повышения давления в системах пожаротушения, перекачивания на большие расстояния, циркуляции в системах отопления, вентиляции и охлаждения, повышения давления в системах циркуляции горячей и холодной воды в ванных комнатах и сопутствующего оборудования. Температура применения T ≤ 80°C.

Горизонтальный насос для горячей воды ISWR широко применяется для повышения давления и циркуляции горячей воды в котлах в металлургической, химической, текстильной, бумажной промышленности, а также в отелях и ресторанах, а также в городских системах отопления. Температура применения типа ISWR T ≤ 120°C.

Горизонтальный химический насос IHW предназначен для перекачивания некоррозионных жидкостей, не содержащих твердых частиц, с вязкостью, подобной воде. Подходит для нефтяной, химической, металлургической, энергетической, целлюлозно-бумажной, пищевой, фармацевтической промышленности и производства синтетических волокон. Температура применения от -20°C до +120°C.

Горизонтальный трубопроводный масляный насос ISWB предназначен для перекачивания нефтепродуктов, таких как бензин, керосин, дизельное топливо, или легковоспламеняющихся и взрывоопасных жидкостей. Температура транспортируемой среды от -20°C до +120°C.

Конструктивные чертежи

№ п/п	Наименование изделия	№ п/п	Наименование изделия
1	Корпус насоса	5	Крышка насоса
2	Рабочее колесо	6	Водоотражательное кольцо
3	Гайка рабочего колеса	7	Воздушный клапан
4	Механическое уплотнение	8	Электродвигатель
9	Основание

Параметры производительности

Серийный номер	Модель	Трафик		Напор	Эффективность	Скорость вращения	Мощность двигателя	Требуемый кавитационный запас	Вес
Серийный номер	Модель	(м3/ч)	(Л/с)	(м)	(%)	(об/мин)	(кВт)	(NPSH)ₜ	(кг)
1	20-110	1.8	0.5	16	25	2800	0.37	2.3	25
		2.5	0.69	15	34	2800	0.37	2.3
		3.3	0.91	13.5	35	2800	0.37	2.3
2	20-160	1.8	0.5	33	19	2900	0.75	2.3	29
		2.5	0.69	32	25	2900	0.75	2.3
		3.3	0.91	30	23	2900	0.75	2.3
3	25-110	2.8	0.78	16	34	2900	0.55	2.3	26
		4	1.11	15	42	2900	0.55	2.3
		5.2	1.44	13.5	41	2900	0.55	2.3
4	25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
		4	1.11	20	36	2900	0.75	2.3
		5.2	1.44	18	35	2900	0.75	2.3
5	25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
		3.6	1	16	35	2900	0.55	2.3
		4.6	1.28	14.4	35	2900	0.55	2.3
6	25-160	2.8	0.78	33	24	2900	1.5	2.3	39
		4	1.11	32	24	2900	1.5	2.3
		5.2	1.44	30	24	2900	1.5	2.3
7	25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
		3.7	1.03	28	31	2900	1.1	2.3
		4.9	1.36	26	31	2900	1.1	2.3
8	32-100	4.5	12.5	12.5	44	2900	0.55	2	27
9	32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
		6.3	1.75	12.5	54	2900	0.75	2
		8.3	2.32	11.3	53	2900	0.75	2
10	32-125	3.5	0.97	22	40	2900	0.75	2.3	28
		5	1.39	20	44	2900	0.75	2.3
		6.5	1.8	18	42	2900	0.75	2.3
11	32-125A	3.1	0.86	17.6	43	2900	0.55	2.3
		4.5	1.25	16	43	2900	0.55	2.3
		5.8	1.61	14.4	43	2900	0.55	2.3
12	32-160	6.5	5	32	44	2900	1.5	2.3	39
13	32-160A	4	1.1	25	34	2900	1.1	2	38
14	32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	47
		6.3	1.75	32	40	2900	2.2	2
		8.3	2.32	30.2	42	2900	2.2	2
15	32-200	4.5	12.5	50	32	2900	3	2	55
16	32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
		6.3	1.75	50	33	2900	4	2
		8.3	2.32	48	35	2900	4	2
17	32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
		4	1.11	44	40	2900	2.2	2
		5.2	1.44	42.7	42	2900	2.2	2
18	40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
		6.3	1.75	12.5	54	2900	0.55	2.3
		8.3	2.31	11.3	53	2900	0.55	2.3
19	40-100A	3.9	1.08	10.6	52	2900	0.37	2.3
		5.6	1.56	10	52	2900	0.37	2.3
		7.4	2.06	9	52	2900	0.37	2.3
20	40-125	4.4	1.22	21	41	2900	1.1	2.3	34
		6.3	1.75	20	46	2900	1.1	2.3
		8.3	2.31	18	43	2900	1.1	2.3
21	40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
		5.6	1.56	16	45	2900	0.75	2.3
		7.4	2.06	14.4	41	2900	0.75	2.3
22	40-160	4.4	1.22	33	35	2900	2.2	2.3	47
		6.3	1.75	32	40	2900	2.2	2.3
		8.3	2.31	30	40	2900	2.2	2.3
23	40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
		5.9	1.64	28	39	2900	1.5	2.3
		7.8	2.17	26.3	39	2900	1.5	2.3
24	40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
		5.5	1.53	24	38	2900	1.1	2.3
		7.2	2	22.5	37	2900	1.1	2.3
25	40-200	4.4	1.22	51	26	2900	4	2.3	74
		6.3	1.75	50	33	2900	4	2.3
		8.3	2.31	48	32	2900	4	2.3
26	40-200A	4.1	1.14	45	36	2900	3	2.3	62
		5.9	1.64	44	31	2900	3	2.3
		7.8	2.17	42	30	2900	3	2.3
27	40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
		5.3	1.47	36	29	2900	2.2	2.3
		7	1.94	34.5	29	2900	2.2	2.3
28	40-250	4.4	1.22	82	24	2900	7.5	2.3	105
		6.3	1.75	80	28	2900	7.5	2.3
		8.3	2.31	74	28	2900	7.5	2.3
29	40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
		5.9	1.64	70	28	2900	5.5	2.3
		7.8	2.17	65	27	2900	5.5	2.3
30	40-250B	3.7	1.06	61.5	23	2900	4	2.3	77
		5.3	1.53	60	27	2900	4	2.3
		7	1.94	56	26	2900	4	2.3
31	40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
		12.5	3.47	12.5	62	2900	1.1	2.3
		16.3	4.53	11.3	60	2900	1.1	2.3
32	40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
		11	3.05	10	60	2900	0.75	2.3
		14.5	4.03	9	60	2900	0.75	2.3
33	40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
		12.5	3.47	20	58	2900	1.5	2.3
		16.3	4.53	17.8	57	2900	1.5	2.3
34	40-125(I)A	8	2.22	17	57	2900	1.1	2.3	33
		11	3.05	16	57	2900	1.1	2.3
		14.5	4.03	14	57	2900	1.1	2.3
35	40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
		12.5	3.47	32	52	2900	3	2.3
		16.3	4.53	30	51	2900	3	2.3
36	40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
		11.7	3.25	28	51	2900	2.2	2.3
		15.2	4.22	26	50	2900	2.2	2.3
37	40-160(I)B	7.3	2.38	23	50	2900	1.5	2.3	43
		10.4	2.89	22	50	2900	1.5	2.3
		13.5	3.75	20.5	50	2900	1.5	2.3
38	40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
		12.5	3.47	50	46	2900	5.5	2.3
		16.3	4.53	48	46	2900	5.5	2.3
39	40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
		11.7	3.25	44	45	2900	4	2.3
		15.3	4.25	42	45	2900	4	2.3
40	40-200(I)B	7.5	2.08	37	44	2900	3	2.3	63
		10.6	2.94	36	44	2900	3	2.3
		13.8	3.83	34	44	2900	3	2.3
41	40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
		12.5	3.47	80	38	2900	11	2.3
		16.3	4.53	77.5	40	2900	11	2.3
42	40-250(I)A	8.2	2.28	71	38	2900	7.5	2.3	95
		11.7	3.22	70	38	2900	7.5	2.3
		15.2	4.22	68	38	2900	7.5	2.3
43	40-250(I)B	7.6	2.11	61.4	37	2900	5.5	2.3	94
		10.8	3	60	37	2900	5.5	2.3
		14	3.89	58	37	2900	5.5	2.3
44	40-250(I)C	7.1	1.97	53.2	36	2900	5.5	2.3	88
		10	2.78	52	36	2900	5.5	2.3
		13.1	3.64	50.4	36	2900	5.5	2.3
45	50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
		12.5	3.47	12.5	62	2900	1.1	2.3
		16.3	4.53	11.3	60	2900	1.1	2.3
46	50-100A	8	2.22	11	60	2900	0.75	2.3	35
		11	3.05	10	60	2900	0.75	2.3
		14.5	4.03	9	60	2900	0.75	2.3
47	50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
		12.5	3.47	20	58	2900	1.5	2.3
		16.3	4.53	17.8	57	2900	1.5	2.3
48	50-125A	8	2.22	17	57	2900	1.1	2.3	38
		11	3.05	16	57	2900	1.1	2.3
		14.5	4.03	14	57	2900	1.1	2.3
49	50-160	8.8	2.44	33	45	2900	3	2.3	59
		12.5	3.47	32	52	2900	3	2.3
		16.3	4.53	30	51	2900	3	2.3
50	50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
		11.7	3.25	28	51	2900	2.2	2.3
		15.2	4.22	26	50	2900	2.2	2.3
51	50-160B	7.3	2.38	23	50	2900	1.5	2.3	47
		10.4	2.89	22	50	2900	1.5	2.3
		13.5	3.75	20.5	50	2900	1.5	2.3
52	50-200	8.8	2.44	52	38	2900	5.5	2.3	101
		12.5	3.47	50	46	2900	5.5	2.3
		16.3	4.53	48	46	2900	5.5	2.3
53	50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
		11.7	3.25	44	45	2900	4	2.3
		15.3	4.25	48	45	2900	4	2.3
54	50-200B	7.5	2.08	37	44	2900	3	2.3	68
		10.6	2.94	36	44	2900	3	2.3
		13.8	3.83	34	44	2900	3	2.3
55	50-250	8.8	2.44	82	29	2900	11	2.3	160
		12.5	3.47	80	38	2900	11	2.3
		16.3	4.53	77.5	40	2900	11	2.3
56	50-250A	8.2	2.28	71.5	38	2900	7.5	2.3	115
		11.6	3.22	70	38	2900	7.5	2.3
		15.2	4.22	68	38	2900	7.5	2.3
57	50-250B	7.6	2.11	61.4	37	2900	5.5	2.3	114
		10.8	3	60	37	2900	5.5	2.3
		14	3.89	58	37	2900	5.5	2.3
58	50-250C	7.1	1.97	53.2	36	2900	5.5	2.3	108
		10	2.78	52	36	2900	5.5	2.3
		13.1	3.64	50.4	36	2900	5.5	2.3
59	50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
		25	6.94	12.5	69	2900	1.5	2.5
		32.5	9.03	10.5	69	2900	1.5	2.5
60	50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
		22.3	6.19	10	67	2900	1.1	2.5
		29	8.1	8.4	68	2900	1.1	2.5
61	50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
		25	6.94	20	68	2900	3	2.5
		32.5	9.03	18	67	2900	3	2.5
62	50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
		22.3	6.19	16	66	2900	2.2	2.5
		29	8.1	13.6	65	2900	2.2	2.5
63	50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
		25	6.94	32	63	2900	4	2.5
		32.5	9.03	27.5	60	2900	4	2.5
64	50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
		23.4	6.5	28	62	2900	3	2.5
		30.4	8.44	24	59	2900	3	2.5
65	50-160(I)B	15	4.17	26	58	2900	2.2	2.5	59
		21.6	6	24	58	2900	2.2	2.5
		28	7.78	20.6	58	2900	2.2	2.5
66	50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
		25	6.94	50	58	2900	7.5	2.5
		32.5	9.03	45.5	59	2900	7.5	2.5
67	50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
		23.5	6.53	44	57	2900	5.5	2.5
		30.5	8.47	40	58	2900	5.5	2.5
68	50-200(I)B	15.2	4.22	40	55	2900	4	2.5	100
		21.8	6.06	38	55	2900	4	2.5
		28.3	7.86	34.5	55	2900	4	2.5
69	50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
		25	6.94	80	50	2900	15	2.5
		32.5	9.03	76.5	52	2900	15	2.5
70	50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
		23.4	6.5	70	50	2900	11	2.5
		30.5	8.47	67	52	2900	11	2.5
71	50-250(I)B	15	4.17	61	38	2900	7.5	2.5
		21.6	6	60	49	2900	7.5	2.5
		28	7.78	57.4	54	2900	7.5	2.5
72	50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
		25	6.94	125	40	2900	30	2.5
		32.5	9.03	122	44	2900	30	2.5
73	50-315(I) A	16.6	4.16	115	30	2900	22	2.5	245
		23.7	6.58	113	40	2900	22	2.5
		31	8.6	110	44	2900	22	2.5
74	50-315(I) B	15.7	4.36		39	2900	18.5	2.5	215
		22.5	6.25	101	39	2900	18.5	2.5
		29.2	8		39	2900	18.5	2.5
75	50-315(I) C	14.4	4	86	38	2900	15	2.5	195
		20.6	5.72	85	38	2900	15	2.5
		26.8	7.44	83	38	2900	15	2.5
76	65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
		25	6.94	12.5	69	2900	1.5	2.5
		32.5	9.03	10.5	69	2900	1.5	2.5
77	65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
		22.3	6.19	10	67	2900	1.1	2.5
		29	8.1	8.4	68	2900	1.1	2.5
78	65-125	17.5	4.86	21.5	60	2900	3	2.5	58
		25	6.94	20	68	2900	3	2.5
		32.5	9.03	18	67	2900	3	2.5
79	65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
		22.3	6.19	16	66	2900	2.2	2.5
		29	8.1	14.4	65	2900	2.2	2.5
80	65-160	17.5	4.86	34.4	54	2900	4	2.5	75
		25	6.94	32	63	2900	4	2.5
		32.5	9.03	27.5	60	2900	4	2.5
81	65-160A	16.4	4.56	30	54	2900	3	2.5
		23.4	6.5	28	62	2900	3	2.5
		30.4	8.44	24	59	2900	3	2.5
82	65-160B	15	4.17	26	58	2900	2.2	2.5	63
		21.6	6	24	58	2900	2.2	2.5
		28	7.78	20.6	58	2900	2.2	2.5
83	65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
		25	6.94	50	58	2900	7.5	2.5
		32.5	9.03	45.5	59	2900	7.5	2.5
84	65-200A	16.4	4.56	46.4	48	2900	5.5	2.5
		23.5	6.53	44	57	2900	5.5	2.5
		30.5	8.47	40	58	2900	5.5	2.5
85	65-200B	15.2	4.22	40	55	2900	4	2.5	100
		21.8	6.06	38	55	2900	4	2.5
		28.3	7.86	34.5	55	2900	4	2.5
86	65-250	17.5	4.86	82	39	2900	15	2.5	180
		25	6.94	80	50	2900	15	2.5
		32.5	9.03	76.5	52	2900	15	2.5
87	65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
		23.4	6.5	70	50	2900	11	2.5
		30.5	8.47	67	52	2900	11	2.5
88	65-250B	15	4.17	61	38	2900	7.5	2.5
		21.6	6	60	49	2900	7.5	2.5
		28	7.78	57.4	54	2900	7.5	2.5
89	65-315	17.5	4.86	127	32	2900	30	2.5	320
		25	6.94	125	40	2900	30	2.5
		32.5	9.03	122	44	2900	30	2.5
90	65-315A	16.6	4.61	115	32	2900	22	2.5	255
		23.7	6.58	113	40	2900	22	2.5
		31	8.6	110	44	2900	22	2.5
91	65-315B	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101	39	2900	18.5	2.5
		29.2	8	98	39	2900	18.5	2.5
92	65-315C	14.4	4	86	38	2900	15	2.5	205
		20.6	5.72	85	38	2900	15	2.5
		26.8	7.44	83	38	2900	15	2.5
93	65-100(I)	35	9.72	13.8	67	2900	3	3	63
		50	13.9	12.5	73	2900	3	3
		65	18.1	10	70	2900	3	3
94	65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
		44.7	12.4	10	72	2900	2.2	3
		58	16.1	8	69	2900	2.2	3
95	65-125(I)	35	9.72	22	67	2900	5.5	3	99
		50	13.9	20	72	2900	5.5	3
		65	18.1	17	70	2900	5.5	3
96	65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
		45	12.5	16	71	2900	4	3
		58	16.1	13.6	69	2900	4	3
97	65-160(I)	35	9.27	35	63	2900	7.5	3	103
		50	13.9	32	71	2900	7.5	3
		65	18.1	28	70	2900	7.5	3
98	65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3
		46.7	13	28	70	2900	5.5	3
		61	16.9	24	69	2900	5.5	3
99	65-160(I)B	30.3	8.4	26	69	2900	4	3	97
		43.3	12	24	69	2900	4	3
		56.3	15.6	21	69	2900	4	3
100	65-200(I)	35	9.72	53.5	55	2900	15	3	176
		50	13.1	50	67	2900	15	3
		65	16.9	46	68	2900	15	3
101	65-200(I)A	32.8	9.1	47	54	2900	11	3	166
		47	13.1	44	66	2900	11	3
		61	16.9	40	67	2900	11	3
102	65-200(I)B	30.5	8.5	40.6	65	2900	7.5	3	114
		43.5	12.1	38	65	2900	7.5	3
		56.6	15.7	33.4	65	2900	7.5	3
103	65-250(I)	35	9.72	83	52	2900	22	3	235
		50	13.9	80	59	2900	22	3
		65	18.1	72	60	2900	22	3
104	65-250(I)A	32.5	9	73	52	2900	18.5	3	105
		46.7	13	70	59	2900	18.5	3
		61	16.9	63	60	2900	18.5	3
105	65-250(I)B	30	8.3	62	58	2900	15	3	180
		43.3	12	60	58	2900	15	3
		56	15.6	54	58	2900	15	3
106	65-315(I)	35	9.27	128	44	2900	37	3	350
		50	13.9	125	54	2900	37	3
		65	18.1	121	57	2900	37	3
107	65-315(I)A	32.5	9	112.6	43	2900	30	3	335
		46.5	12.9	110	54	2900	30	3
		60.5	16.8	106.4	57	2900	30	3
108	65-315(I)B	31	8.6	102.5	53	2900	30	3
		44.5	12.4	100	53	2900	30	3
		58	16.1	98	53	2900	30	3
109	65-315(I)C	29	8.1	87	51	2900	22	3	270
		41	11.4	85	51	2900	22	3
		53.6	14.9	83	51	2900	22	3
110	80-100	35	9.72	13.8	67	2900	3	3	63
		50	13.9	12.5	73	2900	3	3
		65	18.1	10	70	2900	3	3
111	80-100A	31.3	8.7	11	66	2900	2.2	3	54
		44.7	12.5	10	72	2900	2.2	3
		58	16.1	8	69	2900	2.2	3
112	80-125	35	9.72	22	67	2900	5.5	3	99
		50	13.9	20	72	2900	5.5	3
		65	18.1	17	70	2900	5.5	3
113	80-125A	31.3	8.7	17.5	66	2900	4	3	79
		45	12.5	16	71	2900	4	3
		58	16.1	13.6	69	2900	4	3
114	80-160	35	9.72	35	63	2900	7.5	3	105
		50	13.9	32	71	2900	7.5	3
		65	18.1	28	70	2900	7.5	3
115	80-160A	32.7	9.1	30.6	62	2900	5.5	3
		46.7	13	28	70	2900	5.5	3
		61	16.9	24	69	2900	5.5	3
116	80-160B	30.3	8.4	26	69	2900	4	3	98
		43.3	12	24	69	2900	4	3
		56.3	15.6	21	69	2900	4	3
117	80-200	35	9.72	53.5	55	2900	15	3	175
		50	13.9	50	67	2900	15	3
		65	18.1	46	68	2900	15	3
118	80-200A	32.8	9.1	47	54	2900	11	3	165
		47	13.1	44	66	2900	11	3
		61	16.9	40	67	2900	11	3
119	80-200B	30.5	8.5	40.6	65	2900	7.5	3	115
		43.5	12.1	38	65	2900	7.5	3
		56.6	15.7	33.4	65	2900	7.5	3
120	80-250	35	9.72	83	52	2900	22	3	240
		50	13.9	80	59	2900	22	3
		65	18.1	72	60	2900	22	3
121	80-250A	32.5	9	73	52	2900	18.5	3	210
		46.7	13	70	59	2900	18.5	3
		61	16.9	63	60	2900	18.5	3
122	80-250B	30	8.3	62	58	2900	15	3	185
		43.3	12	60	58	2900	15	3
		56	15.6	54	58	2900	15	3
123	80-315	35	9.72	128	43	2900	37	3	355
		50	13.9	125	54	2900	37	3
		65	18.1	122	57	2900	37	3
124	80-315A	32.5	9	112.6	43	2900	30	3	340
		46.5	12.9	110	54	2900	30	3
		60.5	16.8	107.4	57	2900	30	3
125	80-315B	31	8.6	102.5	53	2900	30	3
		44.5	12.4	100	53	2900	30	3
		58	16.1	98	53	2900	30	3
126	80-315C	29	8.1	98	51	2900	22	3	275
		41	11.4	85	51	2900	22	3
		53.6	14.9	83	51	2900	22	3
127	80-350	35	9.72	146	55	2900	55	3	570
		50	13.9	150	66	2900	55	3
		65	18.1	142	67	2900	55	3
128	80-350A	31	8.6	138.4	65	2900	45	3	470
		44.5	12.4	142	65	2900	45	3
		58	16.1	134.8	65	2900	45	3
129	80-350B	29	8.1	131.4	63	2900	37	3	440
		41	11.4	135	63	2900	37	3
		53.6	14.9	127.8	63	2900	37	3
130	80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
		100	27.8	12.5	76	2900	5.5	4.5
		130	36.1	11	75	2900	5.5	4.5
131	80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
		89	24.7	10	74	2900	4	4.5
		116	32.2	8.8	74	2900	4	4.5
132	80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
		100	27.8	20	76	2900	11	4.5
		130	36.1	14	65	2900	11	4.5
133	80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
		89	24.7	16	74	2900	7.5	4.5
		116	32.2	11	65	2900	7.5	4.5
134	80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
		100	27.8	32	76	2900	15	4.5
		130	36.1	24	65	2900	15	4.5
135	80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
		93.5	26	28	74	2900	11	4.5
		121.6	33.8	21	67	2900	11	4.5
136	80-160(I)B	60.6	16.8	27	72	2900	7.5	4.5
		86.6	24.1	24	72	2900	7.5	4.5
		112.5	31.3	18	72	2900	7.5	4.5
137	80-200(I)	70	19.4	54	65	2900	22	4.5	251
		100	27.8	50	74	2900	22	4.5
		130	36.1	42	73	2900	22	4.5
138	80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4.5	220
		93.5	26	44	73	2900	18.5	4.5
		121.6	33.8	37	72	2900	18.5	4.5
139	80-200(I)B	61	16.9	41	71	2900	15	4.5	198
		87	24.2	38	71	2900	15	4.5
		113	31.4	32	71	2900	15	4.5
140	80-250（I）B	61	16.9	65	66	2900	22	4	315
		87	24.2	60	66	2900	22	4
		113	31.4	51	66	2900	22	4
141	80-315（I）	70	19.4	132	55	2900	75	4	675
		100	27.8	125	66	2900	75	4
		130	36.1	114	67	2900	75	4
142	80-315（I）A	66.5	18.5	119	55	2900	55	4	535
		95	26.4	113	66	2900	55	4
		123.6	34.3	103	67	2900	55	4
143	80-315（I）B	63	17.5	106.6	65	2900	45	4	420
		90	25	101	65	2900	45	4
		117	32.5	92	65	2900	45	4
144	80-315（I）C	58	16.1	90	63	2900	37	4	366
		82	22.8	85	63	2900	37	4
		107	29.7	76	63	2900	37	4
145	100-100	70	19.4	13.6	66	2900	5.5	4.5	113
		100	27.8	12.5	76	2900	5.5	4.5
		130	36.1	11	75	2900	5.5	4.5
146	100-100A	62.6	17.4	11	64	2900	4	4.5	91
		89	47	10	74	2900	4	4.5
		116	32.2	8.8	74	2900	4	4.5
147	100-125	70	19.4	23.5	70	2900	11	4.5	169
		100	27.8	20	76	2900	11	4.5
		130	36.1	14	65	2900	11	4.5
148	100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
		89	24.7	16	74	2900	7.5	4.5
		116	32.2	11	63	2900	7.5	4.5
149	100-160	70	19.4	36.5	70	2900	15	4.5	191
		100	27.8	32	76	2900	15	4.5
		130	36.1	24	65	2900	15	4.5
150	100-160A	65.4	18.2	32	68	2900	11	4.5	181
		93.5	26	28	74	2900	11	4.5
		121.6	33.8	21	67	2900	11	4.5
151	100-160B	60.6	16.8	27	72	2900	7.5	4.5
		86.6	24.1	24	72	2900	7.5	4.5
		112.5	31.3	18	72	2900	7.5	4.5
152	100-200	70	19.4	54	65	2900	22	4	245
		100	27.8	50	74	2900	22	4
		130	36.1	42	73	2900	22	4
153	100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
		93.5	26	44	73	2900	18.5	4
		121.6	33.8	37	72	2900	18.5	4
154	100-200B	61	16.9	41	71	2900	15	4	193
		87	24.2	38	71	2900	15	4
		113	31.4	32	71	2900	15	4
155	100-250	70	19.4	87	62	2900	37	4	345
		100	27.8	80	69	2900	37	4
		130	36.1	68	68	2900	37	4
156	100-250A	65.4	18.2	76	61	2900	30	4	330
		93.5	26	70	68	2900	30	4
		121.6	33.8	59.5	67	2900	30	4
157	100-250B	61	16.9	65	66	2900	22	4
		87	24.2	60	66	2900	22	4
		113	31.4	51	66	2900	22	4
158	100-315	70	19.4	132	55	2900	75	4	689
		100	27.8	125	66	2900	75	4
		130	36.1	114	67	2900	75	4
159	100-315A	66.5	18.5	119	65	2900	55	4	549
		95	26.4	113	66	2900	55	4
		123.6	34.3	103	67	2900	55	4
160	100-315B	63	17.5	106.6	65	2900	45	4	439
		90	25	101	65	2900	45	4
		117	32.5	92	65	2900	45	4
161	100-315C	58	16.1	90	63	2900	37	4	385
		82	22.8	85	63	2900	37	4
		107	29.7	76	63	2900	37	4
162	100-100(I)	96	26.7	14	64	2900	11	4.5	115
		160	44.4	12.5	73	2900	11	4.5
		192	53.3	10	70	2900	11	4.5
163	100-125(I)	96	26.7	24	62	2900	15	4.5	168
		160	44.4	20	74	2900	15	4.5
		192	53.3	14	69	2900	15	4.5
164	100-125(I)A	84	23.3	20	64	2900	11	4.5
		140	39	17	72	2900	11	4.5
		168	46.7	12	68	2900	11	4.5
165	100-160(I)	96	26.7	36	69	2900	22	5.6	210
		160	44.4	32	79	2900	22	5.6
		192	53.3	27	75	2900	22	5.6
166	100-160(I)A	84	23.3	32	66	2900	18.5	5
		140	39	28	76	2900	18.5	5
		168	46.7	23.5	72	2900	18.5	5
167	100-200(I)	96	26.7	53	69	2900	37	5.2	402
		160	44.4	50	79	2900	37	5.2
		192	53.3	45	78	2900	37	5.2
168	100-200(I)A	84	23.3	48	64	2900	30	4.5	395
		140	39	45	74	2900	30	4.5
		168	46.7	40	73	2900	30	4.5
169	100-200(I)B	60	16.7	43	72	2900	22	4.5	360
		100	27.8	40	72	2900	22	4.5
		120	33.3	36	72	2900	22	4.5
170	100-250(I)	96	26.7	83	65	2900	55	4.8	560
		160	44.4	80	77	2900	55	4.8
		192	53.3	72	74	2900	55	4.8
171	100-250(I)A	84	23.3	75	60	2900	45	4.5	420
		140	39	72	72	2900	45	4.5
		168	46.7	65	69	2900	45	4.5
172	100-250(I)B	60	16.7	68	70	2900	37	4.5	400
		100	27.8	65	70	2900	37	4.5
		120	33.3	58	70	2900	37	4.5
173	100-350	60	16.7	153.6	72	2900	90	4	950
		100	27.8	150	57	2900	90	4
		120	33.3	142	74	2900	90	4
174	100-350A	61	16.9	145.6	75	2900	75	4	830
		87	24.2	142	75	2900	75	4
		113	31.4	134	75	2900	75	4
175	100-350B	58	16.1	138.6	75	2900	55	4	600
		82	22.8	135	75	2900	55	4
		107	29.7	127	75	2900	55	4
176	125-100	96	26.7	13	82	2900	11	4	180
		160	44.4	12.5	82	2900	11	4
		192	53.3	12	82	2900	11	4
177	125-100A	86	23.9	10.4	77	2900	7.5	4	125
		143	39.7	10	77	2900	7.5	4
		172	47.8	9.6	77	2900	7.5	4
178	125-125	96	26.7	22.6	80	2900	15	4	220
		160	44.4	20	80	2900	15	4
		192	53.3	17	80	2900	15	4
179	125-125A	86	23.9	18	77	2900	11	4	210
		143	39.7	16	77	2900	11	4
		172	47.8	13.6	77	2900	11	4
180	125-160	96	26.7	36	78	2900	22	4	265
		160	44.4	32	78	2900	22	4
		192	53.3	28	78	2900	22	4
181	125-160A	90	25	31.5	76	2900	18.5	4	230
		150	41.7	28	76	2900	18.5	4
		180	50	24.5	76	2900	18.5	4
182	125-160B	83	21.7	27	73	2900	15	4	215
		138	38.3	24	73	2900	15	4
		166	46.1	21	73	2900	15	4
183	125-200	96	26.7	55	77	2900	37	5.5	395
		160	44.4	50	77	2900	37	5.5
		192	53.3	46	77	2900	37	5.5
184	125-200A	90	25	48.4	76	2900	30	5.5	380
		150	41.7	44	76	2900	30	5.5
		180	50	40.5	76	2900	30	5.5
185	125-200B	83	21.7	41.3	75	2900	22	5.5	320
		138	38.3	37.5	75	2900	22	5.5
		166	46.1	34.5	75	2900	22	5.5
186	125-250	96	26.7	87	75	2900	55	5	580
		160	44.4	80	75	2900	55	5
		192	53.3	73	75	2900	55	5
187	125-250A	90	25	76	74	2900	45	5.5	490
		150	41.7	70	74	2900	45	5.5
		180	50	84	74	2900	45	5.5
188	125-250B	83	21.7	65	73	2900	37	5.5	430
		138	38.3	60	73	2900	37	5.5
		166	46.1	55	73	2900	37	5.5
189	125-315	96	26.7	133	70	2900	90	5	790
		160	44.7	125	70	2900	90	5
		192	53.3	119	70	2900	90	5
190	125-315A	90	25	117	70	2900	75	5	710
		150	41.7	110	70	2900	75	5
		180	50	104.6	70	2900	75	5
191	125-315B	86	23.9	106.4	69	2900	75	5	705
		143	39.7	100	69	2900	75	5
		172	47.8	95.2	69	2900	75	5
192	125-315C	80.5	22.4	96	67	2900	55	5	585
		134	37.2	88	67	2900	55	5
		161	44.7	86	67	2900	55	5
193	150-125	96	26.7	22.6	66	2900	11	4	210
		160	44.7	24	76	2900	11	4
		192	53.3	17	76	2900	11	4
194	150-125A	90	25	18	77	2900	7.5	4	130
		150	41.7	16	77	2900	7.5	4
		180	50	13.6	77	2900	7.5	4
195	150-160	96	26.7	36	75	2900	22	4	270
		160	44.4	32	75	2900	22	4
		192	53.3	27	75	2900	22	4
196	150-160A	90	25	32	76	2900	18.5	4	230
		150	41.7	28	76	2900	18.5	4
		180	50	23.5	76	2900	18.5	4
197	150-160B	84	23.3	27	73	2900	15	4	220
		140	39	24	73	2900	15	4
		168	46.7	21	73	2900	15	4
198	150-200	140	38.9	13.8	68	1450	15	3	265
		200	55.6	12.5	78	1450	15	3
		260	72.2	10.6	78	1450	15	3
199	150-200A	125	34.7	11	66	1450	11	3	244
		176	49.7	10	76	1450	11	3
		232.5	64.6	8.5	76	1450	11	3
200	150-200B	84	23.3	41	75	2900	22	4	275
		140	39	38	75	2900	22	4
		168	46.7	34	75	2900	22	4
201	150-250	140	38.9	21.8	73	1450	18.5	3	300
		200	55.6	20	79	1450	18.5	3
		260	72.2	17	77	1450	18.5	3
202	150-250A	129	35.8	18.5	72	1450	15	3	262
		184.4	51.2	17	78	1450	15	3
		240	66.7	14.4	76	1450	15	3
203	150-250B	117	32.5	15.2	76	1450	11	3	241
		167	46.4	14	76	1450	11	3
		217.5	60.4	12	76	1450	11	3
204	150-315	140	38.9	33.8	70	1450	30	2.5	410
		200	55.6	32	78	1450	30	2.5
		260	72.2	28	73	1450	30	2.5
205	150-315A	131	36.4	29.5	69	1450	22	3.5	335
		187	51.9	28	77	1450	22	3.5
		243	67.5	24.5	77	1450	22	3.5
206	150-315B	121	33.5	25	76	1450	18.5	3.5	315
		173	48.1	24	76	1450	18.5	3.5
		225	62.5	21	76	1450	18.5	3.5
207	150-350	96	26.7	153.6	80	2900	110	5.5	970
		160	44.4	150	80	2900	110	5.5
		192	53.3	142.8	80	2900	110	5.5
208	150-350A	90	25	145.6	70	2900	90	5.2	790
		150	41.7	142	70	2900	90	5.2
		180	50	134.8	70	2900	90	5.2
209	150-350B	84	23.3	138.6	65	2900	75	5.5	705
		140	39	135	76	2900	75	5.5
		168	46.7	127.8	74	2900	75	5.5
210	150-400	140	38.9	53	68	1450	45	3.5	490
		200	55.6	50	75	1450	45	3.5
		260	72.2	44	71	1450	45	3.5
211	150-400A	131	36.4	46.6	67	1450	37	3.5	454
		187	51.9	44	74	1450	37	3.5
		243	67.5	38.3	70	1450	37	3.5
212	150-400B	122	33.9	40	73	1450	30	3.5	435
		174	48.3	38	73	1450	30	3.5
		226.5	62.9	33	73	1450	30	3.5
213	150-400C	112	31.1	34	71	1450	22	3.5	365
		160	44.4	32	71	1450	22	3.5
		208	57.8	28	71	1450	22	3.5
214	150-250(I)	120	33.3	87	65	2900	75	4.5	702
		200	55.6	80	76	2900	75	4.5
		240	66.7	72	74	2900	75	4.5
215	150-250(I)A	112	31.1	76	64	2900	55	4.5	561
		187	51.9	70	75	2900	55	4.5
		224	62.2	63	73	2900	55	4.5
216	150-250(I)B	104	28.9	65	63	2900	45	4.5	460
		173	48.1	60	74	2900	45	4.5
		208	57.8	54	72	2900	45	4.5
217	150-315(I)	120	33.3	133	58	2900	110	4.5	980
		200	55.6	125	73	2900	110	4.5
		240	66.7	120	75	2900	110	4.5
218	150-315(I)A	112	31.1	116	57	2900	90	4.5	800
		187	51.9	110	72	2900	90	4.5
		224	62.2	105	74	2900	90	4.5
219	150-315(I)B	104	28.9	100	55	2900	75	4.5	724
		173	48.1	95	70	2900	75	4.5
		208	57.8	91	72	2900	75	4.5
220	200-200	140	38.9	13.8	68	1450	15	3	265
		200	55.6	12.5	78	1450	15	3
		260	72.2	10.6	78	1450	15	3
221	200-200A	125	34.7	11	66	1450	11	3	244
		179	49.7	10	76	1450	11	3
		232.5	64.6	8.5	76	1450	11	3
222	200-250	140	38.9	21.8	73	1450	18.5	3	305
		200	55.6	20	79	1450	18.5	3
		260	72.2	17	77	1450	18.5	3
223	200-250A	129	35.8	18.5	72	1450	15	3	267
		184.4	51.2	17	78	1450	15	3
		240	66.7	14.4	76	1450	15	3
224	200-250B	117	32.5	15.2	76	1450	11	3	246
		167	46.4	14	76	1450	11	3
		217.5	60.4	12	76	1450	11	3
225	200-315	140	38.9	33.8	70	1450	30	3.5	417
		200	55.6	32	78	1450	30	3.5
		260	72.2	28	78	1450	30	3.5
226	200-315A	131	36.4	29.5	69	1450	22	3.5	342
		189	51.9	28	77	1450	22	3.5
		243	67.5	24.5	77	1450	22	3.5
227	200-315B	121	33.6	25	76	1450	18.5	3.5	322
		173	48.1	24	76	1450	18.5	3.5
		225	62.5	21	76	1450	18.5	3.5
228	200-400	140	38.9	53	68	1450	45	3.5	498
		200	55.6	50	75	1450	45	3.5
		260	72.2	44	71	1450	45	3.5
229	200-400A	131	36.4	46.6	67	1450	37	3.5	462
		187	51.9	44	74	1450	37	3.5
		243	67.5	38.3	70	1450	37	3.5
230	200-400B	122	33.9	40	73	1450	30	3.5	443
		174	48.6	38	73	1450	30	3.5
		226.5	62.9	33	73	1450	30	3.5
231	200-400C	112	31.3	34	71	1450	22	3.5	373
		160	44.4	32	71	1450	22	3.5
		208	57.8	28	71	1450	22	3.5
232	200-200(I)	280	77.8	13.4	70	1450	22	4	382
		400	111.1	12.5	80	1450	22	4
		520	144	10.5	79	1450	22	4
233	200-200(I)A	250	69.4	10.7	68	1450	18.5	4	346
		358	99.4	10	78	1450	18.5	4
		465	129.2	8.5	77	1450	18.5	4
234	200-250(I)	280	77.8	22.2	75	1450	30	4	475
		400	111.4	20	80	1450	30	4
		520	144	14	72	1450	30	4
235	200-250(I)A	250	69.4	18	73	1450	22	4	405
		358	99.6	14	78	1450	22	4
		465	129.2	11.2	70	1450	22	4
236	200-250(I)B	226	62.8	14.4	70	1450	18.5	4	387
		322	89.4	13	75	1450	18.5	4
		419	116.4	7.3	67	1450	18.5	4
237	200-315(I)	280	77.8	36	73	1450	55	4	675
		400	111.4	32	80	1450	55	4
		520	144	26	75	1450	55	4
238	200-315(I)A	262	72.8	31.5	72	1450	45	4	560
		374	103.9	28	79	1450	45	4
		486	135	23	74	1450	45	4
239	200-315(I)B	242	67.2	27	78	1450	37	4	535
		346	96.1	24	78	1450	37	4
		450	125	19.5	78	1450	37	4
240	200-400(I)	280	77.8	54.5	75	1450	75	4	830
		400	111.4	50	81	1450	75	4
		520	144	39	77	1450	75	4
241	200-400(I)A	262	72.8	48	80	1450	75	4
		374	103.9	44	80	1450	75	4
		486	135	34	80	1450	75	4
242	200-400(I)B	242	67.2	41.4	78	1450	55	5	685
		346	96.1	38	78	1450	55	5
		450	125	29.6	78	1450	55	5
243	200-400(I)C	224	62.2	34.9	76	1450	45	5	580
		320	88.9	32	76	1450	45	5
		416	115.6	25	76	1450	45	5
244	250-250	350	97.2	22	78	1450	45	5	620
		550	152.8	20	82	1450	45	5
		650	180.5	16	81	1450	45	5
245	250-250A	300	83.3	18.3	76	1450	37	5	550
		500	139	17	80	1450	37	5
		600	166.7	14	80	1450	37	5
246	250-235	300	83.3	14	73	1480	22	4.5	410
		500	139	12.5	78	1480	22	4.5
		600	166.7	11	70	1480	22	4.5
247	250-300	300	83.3	22	78	1480	37	4.5	550
		500	139	20	78	1480	37	4.5
		600	166.7	16	78	1480	37	4.5
248	250-315	350	97.2	34	76	1450	75	5.5	890
		550	152.8	32	80	1450	75	5.5
		650	180.5	28	79	1450	75	5.5
249	250-315A	300	83.3	29.5	74	1450	55	5.5	690
		500	139	28	78	1450	55	5.5
		600	166.7	24	77	1450	55	5.5
250	250-315B	260	72.2	25	70	1450	45	5.5	620
		450	125	24	74	1450	45	5.5
		520	144.4	20	72	1450	45	5.5
251	250-400	300	83.3	54.5	72	1480	90	4.5	1530
		500	139	50	72	1480	90	4.5
		600	166.7	39	72	1480	90	4.5
252	300-235	540	150	20.5	77	1450	55	5	1075
		720	200	18	81	1450	55	5
		900"	250	15	74	1450	55	5
253	300-235A	450	125	17.2	74	1450	45	5	970
		600	166	15	79	1450	45	5
		720	200	12.5	77	1450	45	5
254	300-235B	420	116.7	14.3	73	1450	37	5	925
		540	150	12.8	78	1450	37	5
		650	181	10.5	70	1450	37	5
255	300-250	540	150	22.5	80	1450	55	6	1085
		720	200	20	83	1450	55	6
		900	250	17	84	1450	55	6
256	300-250A	450	136	19.5	81	1450	45	6	980
		600	166	17	81	1450	45	6
		720	200	14	81	1450	45	6
257	300-300	540	150	32	82	1480	75	5	1230
		720	200	28	82	1480	75	5
		900	250	23	82	1480	75	5
258	300-300A	450	125	27.5	80	1480	75	5	1095
		600	166	24	80	1480	75	5
		720	200	20	80	1480	75	5
259	300-300B	420	116.7	24	78	1480	55	5	980
		540	150	21	78	1480	55	5
		650	181	17	78	1480	55	5
260	300-315	540	150	35	84	1480	90	4.5	1350
		720	200	32	84	1480	90	4.5
		900	250	26	84	1480	90	4.5
261	300-315A	460	127.8	31.5	80	1480	75	4.5	1240
		650	180	28	80	1480	75	4.5
		800	222	23.5	80	1480	75	4.5
262	300-315B	420	116.7	27	78	1480	55	4.5	1100
		580	161	24	78	1480	55	4.5
		700	194	20	78	1480	55	4.5
263	300-380	480	133.3	48	84	970	132	5	1900
		720	200	44	84	970	132	5
		900	250	34	84	970	132	5
264	300-380A	444	123.3	41.4	80	970	110	5	1700
		666	185	38	80	970	110	5
		833	231.4	30	80	970	110	5
265	300-380B	400	113.6	35	78	970	90	5	1530
		614	170.6	32	78	970	90	5
		764	213.1	35	78	970	90	5
266	300-390	540	150	20.5	78	980	55	5	1300
		720	200	18	81	980	55	5
		900	250	15.5	76	980	55	5
267	300-390A	450	126	17.2	77	980	45	5	1220
		600	167	15	79	980	45	5
		720	200	12.8	75	980	45	5
268	300-390B	400	111	14	74	980	37	5	1100
		540	150	12.5	77	980	37	5
		650	180	11.5	76	980	37	5
269	300-400	450	125	55	78	1480	110	5	1500
		600	166	50	78	1480	110	5
		720	200	42.5	78	1480	110	5
270	300-480	540	150	31	79	980	75	5
		720	200	28	81	980	75	5
		900	250	24	80	980	75	5
271	300-480A	450	126	27.4	78	980	75	5	1280
		600	166	24	80	980	75	5
		720	200	20	79	980	75	5
272	300-480B	400	111	24	79	980	55	5	1180
		540	150	21	79	980	55	5
		650	180	17	79	980	55	5
273	350-235	600	167	14	80	1480	37	4.5	1050
		800	222	12.5	83	1480	37	4.5
		960	267	10.5	82	1480	37	4.5
274	350-300	600	167	22.5	79	1480	55	4.5	1230
		800	222	20	82	1480	55	4.5
		960	267	17.5	71	1480	55	4.5
275	350-315	600	167	35.5	84	1480	90	4.5	1650
		800	222	32	84	1480	90	4.5
		960	267	28.5	84	1480	90	4.5
276	350-400	600	167	55	83	1480	160	4.5	1950
		800	222	50	83	1480	160	4.5
		960	267	45.5	83	1480	160	4.5
277	400-300	820	228	23	78	1480	90	6	1570
		1080	300	20	78	1480	90	6
		1300	361	16	78	1480	90	6
278	400-315	820	205	36.5	76	1480	132	6	1880
		1080	300	32	76	1480	132	6
		1300	344	27	76	1480	132	6
279	500-300	1000	277.8	23	80	1480	110	6	1800
		1200	333	20	80	1480	110	6
		1450	403	16	80	1480	110	6
280	500-315	1000	278	34.5	78	1480	160	6	2070
		1200	333	32	78	1480	160	6
		1450	403	27	78	1480	160	6

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

Вертикальные одноступенчатые трубопроводные центробежные насосы ISG и IHG

Одноступенчатые вертикальные трубопроводные центробежные насосы ISG/IHG представляют собой инновационную разработку наших технических специалистов в сотрудничестве с отечественными экспертами по насосам. Они созданы на основе оптимальной гидравлической модели с использованием рабочих характеристик центробежных насосов типа IS и представляют собой продуманную комбинированную конструкцию на базе стандартного вертикального насоса.

Подробнее 🡥

Металлические пневматические мембранные насосы QBK

Металлические пневматические мембранные насосы доступны в вариантах из чугуна, алюминиевого сплава, с PTFE-покрытием и из нержавеющей стали, с промежуточным корпусом из алюминиевого сплава. Чугунная конструкция: обладает отличной износостойкостью, подходит для некоррозионных жидкостей, таких как чистая вода, сточные воды и шлам.

Подробнее 🡥

Нефтехимические технологические насосы API 610 YZA

Серия нефтехимических технологических насосов YZA разработана в соответствии со стандартами API 610 и отличается центрально поддерживаемой конструкцией OH2 корпуса насоса ZE. В обеих сериях используются одноступенчатые радиальные рабочие колеса с осевым всасыванием и радиальным нагнетанием. Гидравлическая балансировка достигается за счет передних и задних износных колец и балансировочных отверстий, адаптированных к условиям эксплуатации.

Подробнее 🡥

Редукторные шнековые насосы типа G

Шнековый насос редукторного типа G — это новая модель насоса, работающая по принципу объемного вытеснения с вращательным зацеплением. Основными рабочими компонентами являются эксцентриковый шнек (ротор) и неподвижная втулка (статор). Благодаря особой геометрической форме этих двух компонентов создаются отдельные герметичные камеры.

Подробнее 🡥

Вертикальные магнитные насосы CQB-L

Вертикальный химический насос CQB-L с магнитным приводом, представляющий собой центробежный насос с магнитной муфтой, является новым типом трубопроводного насоса, разработанным нашей компанией на основе более чем десятилетнего опыта в проектировании и производстве горизонтальных магнитных насосов. Он сочетает в себе характеристики центробежного трубопроводного насоса ISG с преимуществами магнитных химических насосов, обеспечивая герметичную работу трубопровода.

Подробнее 🡥

Металлические электрические мембранные насосы DBY

Металлические электрические мембранные насосы DBY доступны в исполнении из чугуна, алюминиевого сплава, с PTFE-покрытием и из нержавеющей стали. В электрических мембранных насосах серии DBY для передачи движения используются циклоидальные шестеренчатые редукторы. С помощью механизма коленчатого вала и ползуна они приводят в движение двойную мембрану, совершающую возвратно-поступательное движение, что приводит к чередующимся изменениям объема рабочей камеры и обеспечивает непрерывный впуск и выпуск жидкости.

Подробнее 🡥

Многоступенчатые центробежные насосы вертикальные из нержавеющей стали (лёгкой серии) CDL и CDLF

Серия легких вертикальных многоступенчатых центробежных насосов из нержавеющей стали CDL/CDLF спроектирована и изготовлена с использованием передовых отечественных и зарубежных технологий. Это несамовсасывающие вертикальные многоступенчатые центробежные насосы, в которых используются стандартный вертикальный электродвигатель и быстроразъемное механическое уплотнение, что делает их замену очень удобной.

Подробнее 🡥

Вертикальные насосы с футеровкой из фторопласта YQF

Вертикальный насос с фторопластовым покрытием PFA, также известный как насос с фторопластовым покрытием, предлагает PTFE или PFA в качестве вариантов материала покрытия. Этот продукт, изготовленный нашей компанией в соответствии с требованиями рынка и международными стандартами, находит широкое применение в: процессах кислотной промывки, процессах нанесения покрытий, перекачке электролита при плавке цветных металлов, производстве каустической соды с использованием ионообменных мембран, переработке хлорированной воды, очистке сточных вод и процессах добавления кислоты. Диапазон рабочих температур: от -20 °C до 200 °C.

Подробнее 🡥

Трубопроводные насосы для сточных вод GW

Канализационный насос серии GW представляет собой вертикальный, не забивающийся канализационный насос, предназначенный в первую очередь для перекачки сточных вод, содержащих твердые частицы и волокна, а также коррозионных сред. Он находит широкое применение в химической, нефтяной, фармацевтической, коммунальной и очистной отраслях. Его номинальная производительность составляет от 5 до 4000 м³/ч, а напор — от 5 до 45 м. Номинальные диаметры варьируются от Φ25 до Φ500, а рабочая температура — от -15 °C до +60 °C.

Подробнее 🡥

YZZW Дизельные самовсасывающие насосы

Самовсасывающий насос YZZW с дизельным двигателем сочетает в себе самозаполняющиеся возможности и беспрепятственную сливную систему. Благодаря осевой рециркуляции и внешнему смешиванию с широким каналом потока рабочего колеса, он не требует установки донного клапана и может перекачивать жидкости, содержащие крупные твердые частицы или длинные волокнистые примеси.

Подробнее 🡥

Самовсасывающие магнитные насосы из нержавеющей стали ZCQ

Самовсасывающий центробежный насос с магнитным приводом ZCQ — это недавно разработанный и испытанный продукт, успешно созданный на основе электромагнитного насоса CQ и в ответ на многочисленные требования пользователей. Он не только обладает функциональностью насоса с магнитным приводом CQ, но и имеет функцию самозаполнения, что исключает необходимость в использовании донного клапана. Высота самозаполнения достигает 4 метров.

Подробнее 🡥

Шестерёнчатые насосы с круговым зубом типа YCB

В зубчатом насосе YCB используется композитный профиль зубьев с двойной дугой и синусоидальной кривой, что делает насосы с эвольвентными зубчатыми передачами устаревшими. Эта серия дуговых шестеренчатых насосов в основном состоит из шестерен, валов, корпусов насосов, крышек насосов, подшипниковых втулок и уплотнений концов валов.

Подробнее 🡥

Водокольцевые вакуумные насосы типа SK

Жидкостные кольцевые вакуумные насосы серии 2SK и двухступенчатые жидкостные кольцевые вакуумные насосы с атмосферным эжектором серии 2SK-P1 используются для откачки воздуха и других некоррозионных, нерастворимых в воде газов, не содержащих твердых частиц, что позволяет достичь высокого уровня вакуума в герметичных емкостях.

Подробнее 🡥

Пластиковые самовсасывающие центробежные насосы FP и FS

Химические насосы серии FP (FS) имеют конструкцию с прямым соединением, в которой корпус насоса и кронштейн соединены с фланцем двигателя. Кронштейн поддерживает корпус и рабочее колесо, которые напрямую соединены с двигателем через вал. Химические центробежные насосы из PVDF, оснащенные механическими уплотнениями, созданы с использованием передовых международных технологий и рецептур, в которых в качестве материалов для насосов используются CFR-PP и усовершенствованный ARS, что позволяет в полной мере воплотить их сложную конструкцию. Мы предлагаем следующие варианты конструкций с прямым и длинным соединением.

Подробнее 🡥

Комплектные установки водоснабжения с частотным регулированием и постоянным давлением CDLF

Комплектное оборудование частотного регулирования с постоянным давлением воды представляет собой новое мехатронное оборудование для водоснабжения, которое сочетает в себе технологию частотного регулирования скорости и программируемого управления в устройствах автоматического управления насосами, интегрируя их с группой двигателей и насосов.

Подробнее 🡥

Скважинные насосы типа QJ

Скважинный насос типа QJ — это водоподъемный агрегат, в котором электродвигатель и насос напрямую соединены в единый блок, погружаемый в воду для работы. Он подходит для подъема подземных вод из глубоких скважин, а также может использоваться в водоподъемных проектах на реках, водохранилищах, каналах и т.д.

Подробнее 🡥

Продукция

Продукция

Меры предосторожности при эксплуатации и принципы конструкции горизонтальных одношнековых насосов типа G

Методы выбора и факторы, которые нужно учитывать при выборе водяных кольцевых вакуумных насосов

Метод выбора вертикальных центробежных насосов,Факторы, которые нужно учитывать при выборе

Причины и решения проблемы недостаточного расхода и снижения расхода в центробежных насосах

Причины и методы устранения неисправностей в вертикальных многоступенчатых насосах из нержавеющей стали

Одноступенчатые горизонтальные трубопроводные центробежные насосы ISW и ISWH

Описание

маркер

Описание продукта

Характеристики продукта

Область применения

Конструктивные чертежи

Параметры производительности

связаться с нами

Сопутствующие популярные продукты

Вертикальные одноступенчатые трубопроводные центробежные насосы ISG и IHG

Металлические пневматические мембранные насосы QBK

Нефтехимические технологические насосы API 610 YZA

Редукторные шнековые насосы типа G

Вертикальные магнитные насосы CQB-L

Металлические электрические мембранные насосы DBY

Многоступенчатые центробежные насосы вертикальные из нержавеющей стали (лёгкой серии) CDL и CDLF

Вертикальные насосы с футеровкой из фторопласта YQF

Трубопроводные насосы для сточных вод GW

YZZW Дизельные самовсасывающие насосы

Самовсасывающие магнитные насосы из нержавеющей стали ZCQ

Шестерёнчатые насосы с круговым зубом типа YCB

Водокольцевые вакуумные насосы типа SK

Пластиковые самовсасывающие центробежные насосы FP и FS

Комплектные установки водоснабжения с частотным регулированием и постоянным давлением CDLF

Скважинные насосы типа QJ

Пожалуйста, оставьте нам сообщение
