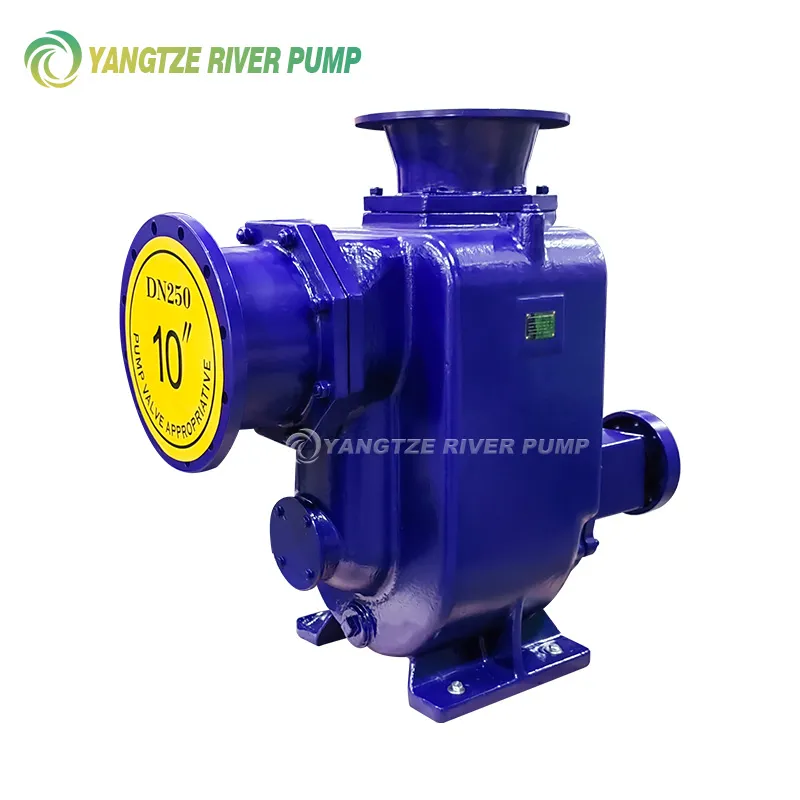

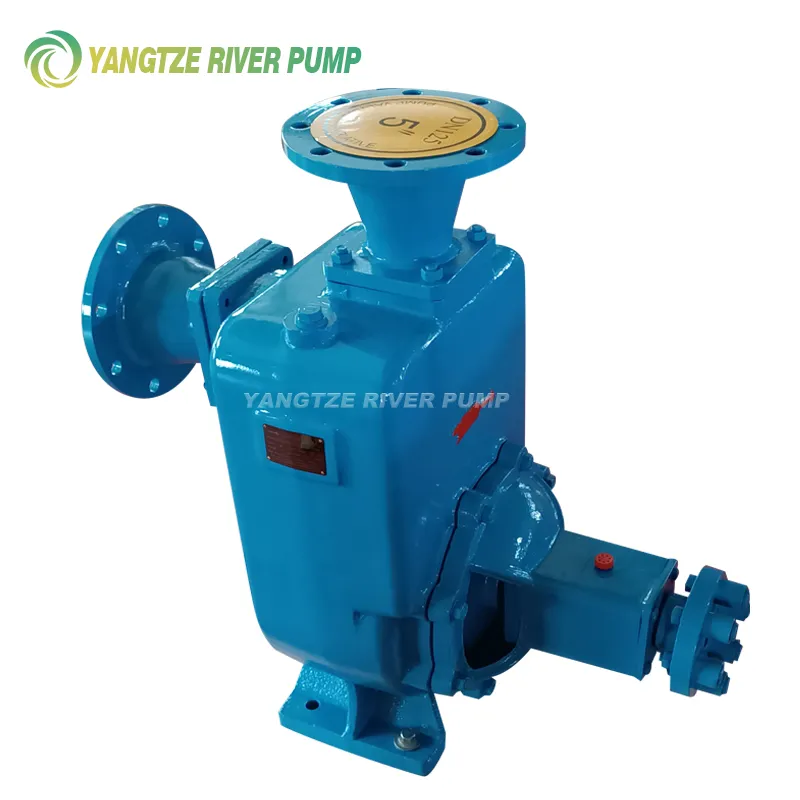

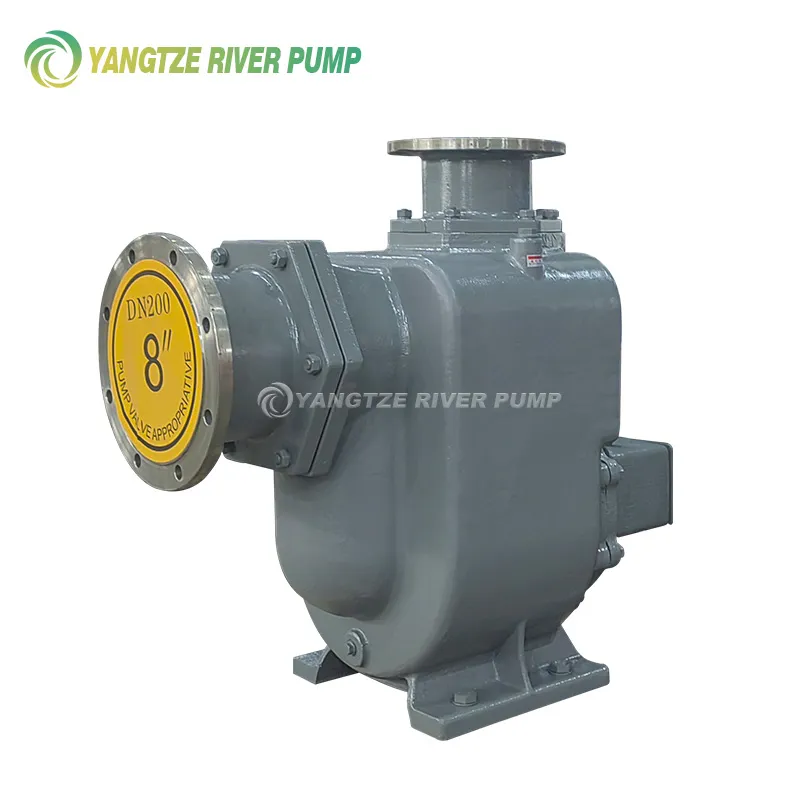

Незасоряющиеся самовсасывающие насосы для сточных вод ZW
Самовсасывающий канализационный насос ZW без засоров сочетает в себе самозаполняющуюся способность и беспрепятственную откачку отходов. Благодаря осевой рециркуляционной конструкции с внешним смешением, уникальному корпусу насоса и широкому каналу рабочего колеса, он может работать без донного клапана, как и стандартные самозаполняющиеся насосы для чистой воды. Также не требуется заправочная вода.
Описание
маркер
Обзор продукта
Самовсасывающий канализационный насос ZW без засоров сочетает в себе самозаполняющуюся способность и беспрепятственную откачку отходов. Благодаря осевой рециркуляционной конструкции с внешним смешением, уникальному корпусу насоса и широкому каналу рабочего колеса, он может работать без донного клапана, как и стандартные самозаполняющиеся насосы для чистой воды. Также не требуется заправочная вода. Он эффективно обрабатывает сточные воды, содержащие крупные твердые частицы, длинные волокна, осадок, минеральные отходы, сточные воды после очистки и все виды промышленных сточных вод. Это значительно снижает трудоемкость, обеспечивая при этом простоту использования, мобильность, простую установку, минимальное техническое обслуживание и стабильную работу. Условия эксплуатации: температура окружающей среды ≤45 °C, температура среды ≤120 °C, диапазон pH среды: 6–9 для чугунных насосов, 1–14 для насосов из нержавеющей стали. Максимальный диаметр частиц: 60 % от диаметра насоса; длина волокон: 5 раз больше диаметра. Общий вес примесей в среде не должен превышать 15 % от общего веса среды. Удельный вес среды не должен превышать 1240 кг/м³.
Структура продукта
| Серийный номер
|
Имя
|
Серийный номер
|
Имя
|
Серийный номер
|
Имя
|
| 1 | Импортный фланец | 2 | Обратный клапан | 3 | Седло клапана |
| 4 | Инжекционный патрубок | 5 | Выпускной фланец | 6 | Корпус насоса |
| 7 | Труба газожидкостного сепаратора | 8 | Уплотнительная крышка | 9 | Рабочее колесо |
| 10 | Механическое уплотнение | 11 | Корпус подшипника | 12 | Передний подшипник |
| 13 | Вал насоса | 14 | Задняя крышка подшипника |
Сведения о продукте
| Принцип работы | Самовсасывающий насос |
| Применение: | Вода, нефть, химикаты, продукты питания |
| Размеры: | 32-200mm |
| Расход: | 3.2~280m3/h |
| Напор: | 12~80m |
| Мощность: | 1.1~90kW |
| Высота всасывания: | 5-6.5m |
| Материал: | Чугун, SS304, SS316, дуплексная нержавеющая сталь (медное рабочее колесо) |
| Тип рабочего колеса | Закрытая рабочая колесо/рабочая колесо с широким каналом |
| Максимальная температура: | 120 °C (максимальная температура: 200 °C, настраиваемая) |
Применение продукции
Самовсасывающие насосы серии ZW не требуют установки донного клапана при условии, что в корпусе насоса поддерживается достаточное количество заправочной жидкости. Наша линейка насосов отвечает будущим требованиям к экономичным и надежным насосным решениям. С максимальной рабочей температурой 120 °C они подходят для применения в морской, промышленной и водоснабжающей/водоотводной отраслях.
Морские применения
Муниципальные проекты по очистке сточных вод
Аквакультура в прудах и реках
Легкая промышленность
Сельское хозяйство
Переработка бумаги, текстиля, волокон и целлюлозы
Химическая и электротехническая промышленность
Перекачка мазута
Смешанные суспензии
Химические среды
Технические характеристики
| Модель | калибр(mm) | расход
(m3/h) |
напор
(m) |
Мощность
(kw) |
скорость вращения (r/min) | Время самозаполнения
(min/5m) |
эффективность
(%) |
Кавитационный край
(m) |
Головка (м)
Диапазон применения
|
Вес
(kg) |
|
| Вход | Выход | ||||||||||
| 25ZW8-15 | 25 | 25 | 8 | 15 | 1.5 | 2900 | 3 | 45 | 2.0 | 10-15 | 100 |
| 25ZW8-30 | 25 | 25 | 8 | 30 | 3 | 2900 | 3 | 45 | 2.0 | 24-30 | 120 |
| 32ZW5-20 | 32 | 32 | 5 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 32ZW10-20 | 32 | 32 | 10 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 32ZW9-30 | 32 | 32 | 9 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
| 40ZW10-20 | 40 | 40 | 10 | 30 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 40ZW20-15 | 40 | 40 | 20 | 15 | 2.2 | 2900 | 3 | 45 | 2.5 | 10-18 | 100 |
| 40ZW15-30 | 40 | 40 | 15 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
| 50ZW10-20 | 50 | 50 | 10 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 50ZW20-12 | 50 | 50 | 20 | 12 | 2.2 | 2900 | 3 | 45 | 2.5 | 10-18 | 100 |
| 50ZW18-20 | 50 | 50 | 18 | 20 | 3 | 2900 | 3 | 45 | 2.5 | 18-22 | 120 |
| 50ZW15-30 | 50 | 50 | 15 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
| 50ZW20-35 | 50 | 50 | 20 | 35 | 5.5 | 2900 | 3 | 48 | 2.5 | 25-35 | 150 |
| 50ZW25-30 | 50 | 50 | 25 | 30 | 5.5 | 2900 | 3 | 48 | 2.5 | 25-30 | 150 |
| 50ZW20-40 | 50 | 50 | 20 | 40 | 7.5 | 2900 | 3 | 48 | 2.5 | 32-40 | 200 |
| 50ZW20-50 | 50 | 50 | 20 | 50 | 11 | 2900 | 3 | 48 | 2.5 | 40-50 | 250 |
| 65ZW30-18 | 65 | 65 | 30 | 18 | 4 | 2900 | 3 | 45 | 2.5 | 13-18 | 160 |
| 65ZW30-18 | 65 | 65 | 30 | 18 | 4 | 1450 | 3 | 45 | 2.5 | 13-18 | 200 |
| 65ZW25-30 | 65 | 65 | 25 | 30 | 5.5 | 2900 | 3 | 50 | 3.0 | 25-30 | 200 |
| 65ZW25-40 | 65 | 65 | 25 | 40 | 7.5 | 2900 | 3 | 50 | 3.0 | 32-40 | 200 |
| 65ZW40-25 | 65 | 65 | 40 | 25 | 7.5 | 2900 | 3 | 50 | 3.0 | 20-25 | 200 |
| 65ZW50-30 | 65 | 65 | 50 | 30 | 7.5 | 2900 | 3 | 50 | 3.0 | 25-30 | 200 |
| 65ZW65-25 | 65 | 65 | 65 | 25 | 7.5 | 2900 | 3 | 52 | 3.0 | 20-25 | 200 |
| 65ZW25-50 | 65 | 65 | 25 | 50 | 11 | 2900 | 3 | 53 | 3.0 | 40-50 | 280 |
| 80ZW40-16 | 80 | 65 | 40 | 16 | 4 | 2900 | 3 | 50 | 3.0 | 13-18 | 180 |
| 80ZW40-16 | 80 | 65 | 40 | 16 | 4 | 1450 | 3 | 50 | 3.0 | 13-18 | 200 |
| 80ZW50-20 | 80 | 65 | 50 | 20 | 5.5 | 1450 | 3 | 50 | 3.0 | 13-20 | 240 |
| 80ZW40-25 | 80 | 65 | 40 | 25 | 7.5 | 2900 | 2 | 50 | 3.0 | 20-25 | 200 |
| 80ZW25-40 | 80 | 65 | 25 | 40 | 7.5 | 2900 | 2 | 50 | 3.0 | 32-40 | 200 |
| 80ZW65-25 | 80 | 65 | 65 | 25 | 7.5 | 2900 | 2 | 52 | 3.0 | 20-25 | 240 |
| 80ZW80-20 | 80 | 65 | 80 | 20 | 7.5 | 1450 | 3 | 52 | 3.0 | 10-20 | 240 |
| 80ZW80-35 | 80 | 65 | 80 | 35 | 15 | 2900 | 3 | 45 | 3.0 | 30-35 | 285 |
| 80ZW40-50 | 80 | 65 | 40 | 50 | 18.5 | 2900 | 2 | 50 | 3.0 | 40-50 | 293 |
| 80ZW50-60 | 80 | 65 | 50 | 60 | 22 | 2900 | 3 | 55 | 3.0 | 48-60 | 326 |
| 100ZW100-15 | 100 | 80 | 100 | 15 | 7.5 | 1450 | 3 | 50 | 4.0 | 10-15 | 300 |
| 100ZW80-20 | 100 | 80 | 80 | 20 | 7.5 | 1450 | 3 | 53 | 4.0 | 10-20 | 300 |
| 100ZW100-20 | 100 | 80 | 100 | 20 | 11 | 1450 | 3 | 53 | 4.0 | 12-20 | 340 |
| 100ZW100-30 | 100 | 80 | 100 | 30 | 22 | 2900 | 2 | 53 | 4.0 | 25-30 | 510 |
| 100ZW80-45 | 100 | 80 | 80 | 45 | 30 | 2900 | 2 | 55 | 4.0 | 35-45 | 560 |
| 100ZW80-60 | 100 | 80 | 80 | 60 | 45 | 2900 | 2 | 53 | 4.0 | 50-60 | 585 |
| 125ZW120-20 | 125 | 125 | 120 | 20 | 15 | 1450 | 2 | 55 | 4.0 | 8-15 | 500 |
| 150ZW180-14 | 150 | 125 | 180 | 14 | 15 | 1450 | 3.5 | 60 | 5.0 | 8-14 | 500 |
| 150ZW150-20 | 150 | 125 | 150 | 20 | 15 | 1450 | 3.5 | 60 | 5.0 | 8-15 | 500 |
| 150ZW200-15 | 150 | 125 | 200 | 15 | 18.5 | 1450 | 3.5 | 60 | 5.0 | 8-15 | 550 |
| 150ZW200-20 | 150 | 125 | 200 | 20 | 22 | 1450 | 3 | 60 | 5.0 | 10-20 | 570 |
| 150ZW180-20 | 150 | 125 | 180 | 20 | 22 | 1450 | 3 | 60 | 5.0 | 10-20 | 570 |
| 150ZW160-30 | 150 | 125 | 160 | 30 | 30 | 1450 | 3 | 65 | 5.0 | 20-30 | 680 |
| 150ZW180-30 | 150 | 125 | 180 | 30 | 37 | 1450 | 3 | 65 | 5.0 | 20-30 | 700 |
| 150ZW180-38 | 150 | 125 | 180 | 38 | 55 | 1450 | 3.5 | 45 | 5.0 | 30-38 | 800 |
| 150ZW150-45 | 150 | 125 | 150 | 45 | 55 | 1450 | 3.5 | 45 | 5.0 | 35-45 | 800 |
| 200ZW280-14 | 200 | 150 | 280 | 14 | 22 | 1450 | 3 | 65 | 5.0 | 8-14 | 820 |
| 200ZW280-20 | 200 | 150 | 280 | 20 | 37 | 1450 | 3 | 62 | 5.0 | 10-20 | 910 |
| 200ZW300-20 | 200 | 150 | 300 | 20 | 45 | 1450 | 3 | 59 | 5.0 | 15-25 | 948 |
| 200ZW280-28 | 200 | 150 | 280 | 28 | 55 | 1450 | 3 | 55 | 4.8 | 18-28 | 1090 |
| 250ZW420-20 | 250 | 200 | 420 | 20 | 55 | 1450 | 2.5 | 61 | 6.0 | 12-20 | 1150 |
| 300ZW800-14 | 300 | 250 | 800 | 14 | 55 | 1450 | 2.5 | 65 | 6.0 | 8-14 | 1400 |
Имея более 16 лет опыта, мы являемся специализированным производителем самозаполняющихся насосов в Китае, предлагая оборудование высшего качества по конкурентоспособным ценам. Если вы ищете поставщика самозаполняющихся насосов, свяжитесь с нами для получения цен. Мы предлагаем варианты с дизельным двигателем или электрическим приводом. Приглашаем вас посетить нас.
