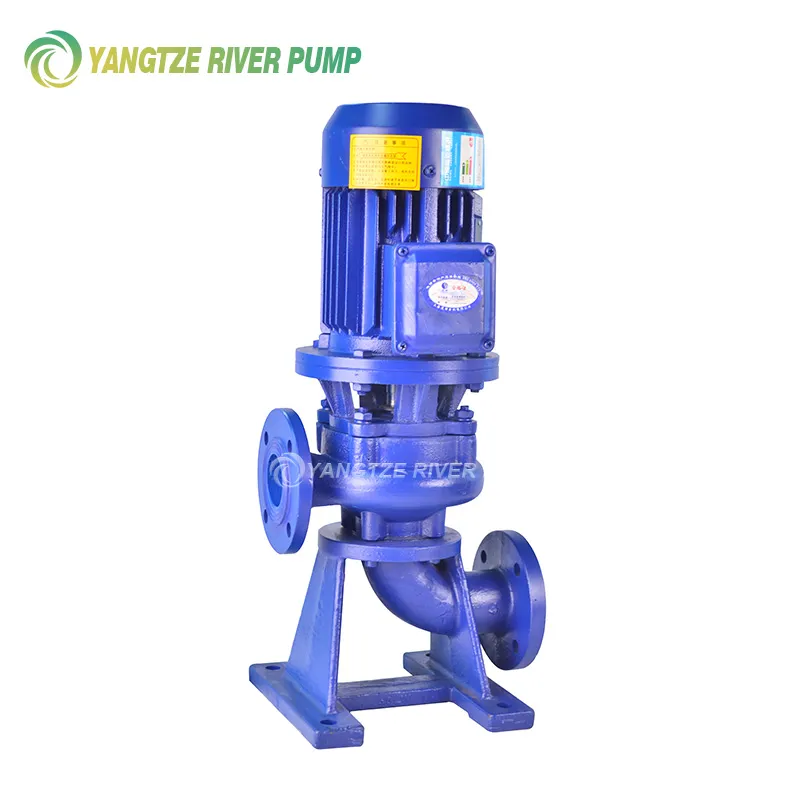

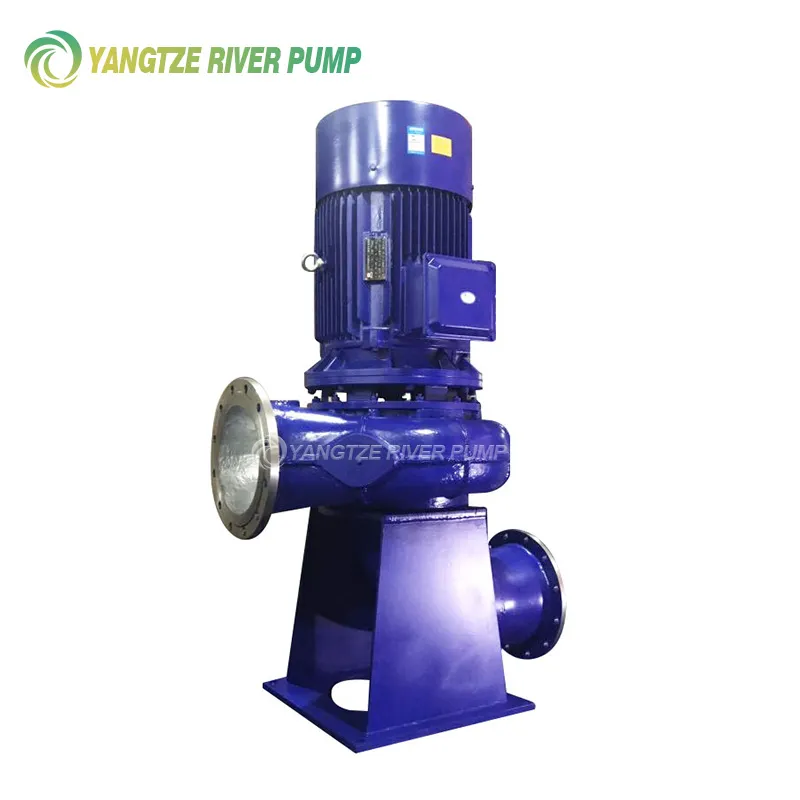

Незасоряющиеся вертикальные насосы для сточных вод LW
Вертикальный канализационный насос LW с защитой от засорения использует гидравлическую конструкцию с большим каналом потока, обеспечивающую беспрепятственную работу. Он может быть установлен в любом положении, а его сухая конфигурация облегчает техническое обслуживание.
Описание
маркер
Обзор продукта
Вертикальный канализационный насос LW с защитой от засорения использует гидравлическую конструкцию с большим каналом потока, обеспечивающую беспрепятственную работу. Он может быть установлен в любом положении, а его сухая конфигурация облегчает техническое обслуживание.
Особенности продукта
1.Конструкция с большим поточным каналом включает в себя гидравлические компоненты, предотвращающие засорение, что значительно увеличивает пропускную способность по мусору. Она может эффективно обрабатывать волокнистые материалы, размер которых в пять раз превышает диаметр насоса, и твердые частицы, размер которых составляет примерно 50% от диаметра входа насоса.
2.Рациональная конструкция с подходящими двигателями обеспечивает высокую эффективность, низкий уровень шума и значительную экономию энергии.
3.Механическое уплотнение имеет одностороннюю конструкцию, изготовленную из закаленного, износостойкого и коррозионно-стойкого карбида вольфрама. Эта прочная и износостойкая конструкция обеспечивает безопасную и непрерывную работу насоса в течение более 8000 часов.
4.Насос и двигатель соосно интегрированы, образуя компактный и стабильный мехатронный блок.
5.Минимальная занимаемая площадь исключает необходимость в насосных станциях, что существенно снижает затраты на инфраструктуру. Защитные кожухи на лопастях вентилятора двигателя позволяют эксплуатировать насос на открытом воздухе.
Область применения
Подходит для транспортировки сточных вод и загрязняющих веществ, содержащих твердые частицы, в химической, нефтяной, фармацевтической, горнодобывающей, целлюлозно-бумажной, энергетической, коммунальной, строительной и коммунальной отраслях.
Структура продукта
 |
1 | Двигатель | 5 | Рабочее колесо |
| 2 | Подшипник | 6 | Корпус насоса | |
| 3 | Кронштейн двигателя | 7 | Уплотнительное кольцо | |
| 4 | Механическое уплотнение | 8 | Основание |
Описание конструкции
Вертикальный канализационный насос LW представляет собой насос с односторонним всасыванием и спиральным корпусом. В нем используется незасоряющаяся, противозапутывающаяся одинарная (или двойная) крыльчатка с большим каналом потока, обеспечивающая отличную пропускную способность. Эта серия имеет две конструкционные конфигурации: одна с двигателем, расположенным непосредственно на оси насоса, а другая с муфтовым соединением, использующим стандартные вертикальные двигатели. Схема конструкции показана ниже. Каждая конфигурация предлагает два варианта соединения основания: 1. Горизонтальный всасывающий патрубок с возможностью угловой регулировки. Положение всасывающего и нагнетательного патрубков можно установить на 0°, 90°, 180° или 270° для облегчения монтажа трубопровода. 2. Осевой всасывающий патрубок для вертикального монтажа.
| Принцип работы | Вертикальный насос для слива сточных вод |
| Размеры: | 25~500mm |
| Расход: | 8~2600 m3/h |
| Напор: | 7~32 m |
| Мощность: | 0.75~250 kW |
| Тип уплотнения вала: | Двустороннее механическое уплотнение |
| Материал: | Чугун, нержавеющая сталь 304, нержавеющая сталь 316 |
| Минимальный объем заказа | 1 единица |
| Упаковка | Стандартный экспортный ящик из фанеры |
| Срок доставки заказа | От 7 до 30 дней |
| Другие типы | Автоматический погружной канализационный насос JYWQ с функцией смешивания |
Условия эксплуатации
1.Температура рабочей среды для канализационных насосов не должна превышать 40 °C, влажность ≤95%;
2.Температура среды не должна превышать 60 °C, а удельный вес — 1–1,3 кг/дм³.
3.Чугунные материалы подходят для сред с pH в диапазоне 5–9.
4.Материалы из нержавеющей стали 1Cr18Ni9Ti могут использоваться для общекоррозионных сред.
5.Высота эксплуатации не должна превышать 1000 метров. Если требуется более высокая высота, это необходимо указать при заказе, чтобы обеспечить поставку более надежного продукта.
Технические характеристики
| Модель | калибр (mm) |
расход (m3/h) |
напор (m) |
Мощность (kw) |
скорость вращения (r/min) |
Эффективность (%) |
| 25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
| 32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| 40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| 40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| 50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| 50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| 50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| 50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| 50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| 50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| 50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| 65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| 65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| 65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| 65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| 65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| 65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| 80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| 80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| 80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| 80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| 100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| 100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| 100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| 100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| 100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| 100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| 100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| 125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| 120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| 150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| 150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| 150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| 150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| 150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| 150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| 150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| 200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| 200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| 200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| 200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| 200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| 200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| 200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| 200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| 200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| 250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| 250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| 250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| 250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| 250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| 300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| 300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| 300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| 300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| 300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| 300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| 300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| 350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| 350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| 350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| 350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| 350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| 400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| 400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| 400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| 400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| 400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| 400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| 500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| 500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| 500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| 500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
