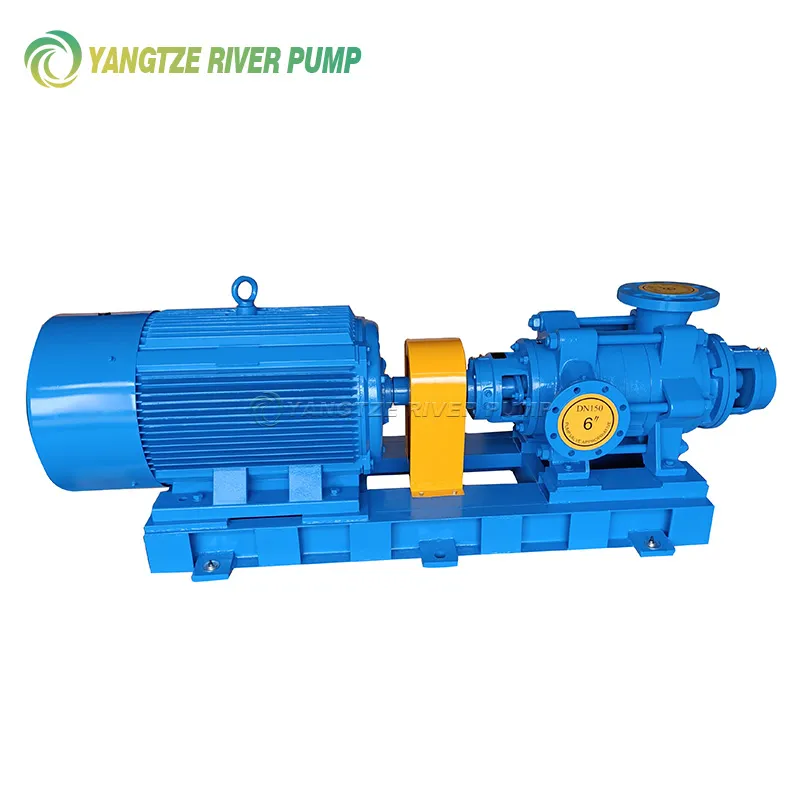

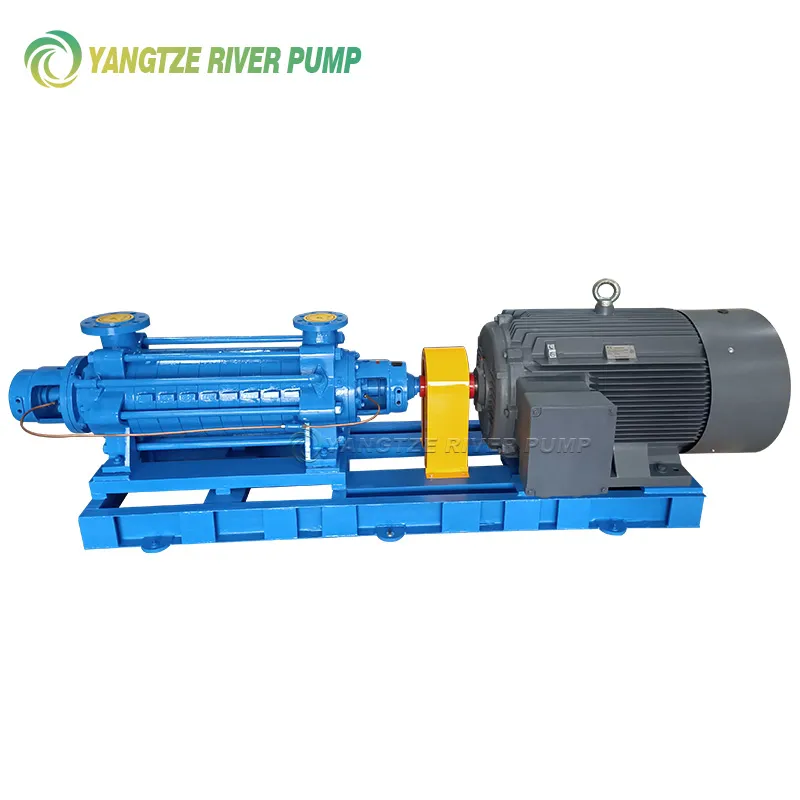

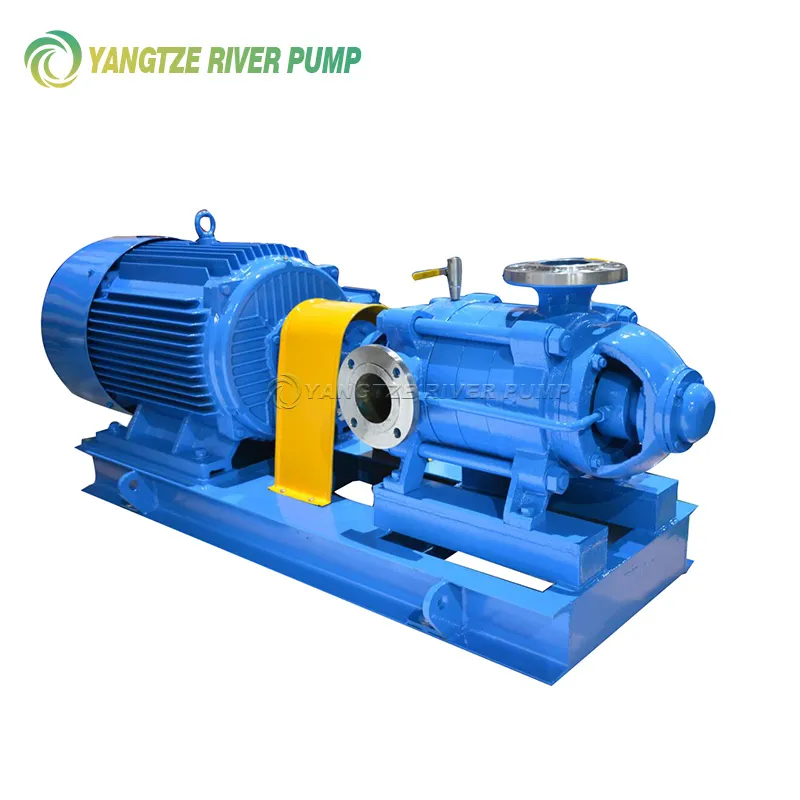

Горизонтальные многоступенчатые центробежные насосы типа D
Горизонтальный одноступенчатый секционный многоступенчатый центробежный насос типа D характеризуется высокой эффективностью, широким диапазоном рабочих характеристик, безопасной и стабильной работой, низким уровнем шума, длительным сроком службы, удобством монтажа и обслуживания. Предназначен для перекачивания чистой воды или других жидкостей, схожих с ней по физико-химическим свойствам.
Описание
маркер
Описание продукта
Горизонтальный одноступенчатый секционный многоступенчатый центробежный насос типа D характеризуется высокой эффективностью, широким диапазоном рабочих характеристик, безопасной и стабильной работой, низким уровнем шума, длительным сроком службы, удобством монтажа и обслуживания. Предназначен для перекачивания чистой воды или других жидкостей, схожих с ней по физико-химическим свойствам. Также может использоваться для перекачивания горячей воды, масел, коррозионных или абразивных сред путем изменения материала проточной части насоса, типа уплотнения и добавления системы охлаждения.
Условия эксплуатации
- Передовая гидравлическая модель, высокая эффективность, широкий диапазон рабочих характеристик. Насос работает плавно с низким уровнем шума.
- Торцевое уплотнение вала выполнено в виде мягкой сальниковой набивки или механического уплотнения, что обеспечивает надежную герметичность, простую конструкцию и удобство быстрого обслуживания.
- Вал имеет полностью защищенную конструкцию, что гарантирует отсутствие контакта со средой, предотвращает коррозию и обеспечивает длительный срок службы.
Область применения
Подходит для промышленного и городского водоснабжения и водоотведения, повышения давления при подаче воды в высотные здания, орошения парков и садов, повышения давления в системах пожаротушения, перекачивания на большие расстояния, отопления, повышения давления в системах циркуляции горячей и холодной воды в ванных комнатах и сопутствующего оборудования, особенно подходит для питания водой малых котлов.
Параметры производительности
| Модель | Расход (м³/ч) | Напор (м) | Скорость вращения (об/мин) | Мощность (кВт) | КПД (%) | Допустимый кавитационный запас (м) | |
| Мощность на валу | Мощность двигателя | ||||||
| 50D8×2 | 18 | 19 | 2950 | 1.5 | 2.2 | 62 | 2.3 |
| 50D8×3 | 18 | 28.5 | 2950 | 2.25 | 3 | 62 | 2.3 |
| 50D8×4 | 18 | 38 | 2950 | 3 | 4 | 62 | 2.3 |
| 50D8×5 | 18 | 47.5 | 2950 | 3 .75 | 5.5 | 62 | 2.3 |
| 50D8×6 | 18 | 57 | 2950 | 4.5 | 5.5 | 62 | 2.3 |
| 50D8×7 | 18 | 66.5 | 2950 | 5.25 | 7.5 | 62 | 2.3 |
| 50D8×8 | 18 | 76 | 2950 | 6 | 7.5 | 62 | 2.3 |
| 50D8×9 | 18 | 85.5 | 2950 | 6.75 | 7.5 | 62 | 2.3 |
| 50D8×10 | 18 | 95 | 2950 | 7.5 | 11 | 62 | 2.3 |
| 50D8×11 | 18 | 104.5 | 2950 | 8.25 | 11 | 62 | 2.3 |
| 50D8×12 | 18 | 114 | 2950 | 9 | 11 | 62 | 2.3 |
| 80D12×2 | 32.4 | 22.7 | 2950 | 2.68 | 3 | 75 | 2.8 |
| 80D12×3 | 32.4 | 34.05 | 2950 | 4.02 | 5.5 | 75 | 2.8 |
| 80D12×4 | 32.4 | 45.4 | 2950 | 5.36 | 7.5 | 75 | 2.8 |
| 80D12×5 | 32.4 | 56.75 | 2950 | 6.7 | 7.5 | 75 | 2.8 |
| 80D12×6 | 32.4 | 68.1 | 2950 | 8.04 | 11 | 75 | 2.8 |
| 80D12×7 | 32.4 | 79.45 | 2950 | 9.38 | 11 | 75 | 2.8 |
| 80D12×8 | 32.4 | 90.8 | 2950 | 10.72 | 15 | 75 | 2.8 |
| 80D12×9 | 32.4 | 102.15 | 2950 | 11.06 | 15 | 75 | 2.8 |
| 80D12×10 | 32.4 | 113.5 | 2950 | 13.4 | 15 | 75 | 2.8 |
| 80D12×11 | 32.4 | 124.85 | 2950 | 14.74 | 18.5 | 75 | 2.8 |
| 80D12×12 | 32.4 | 136.2 | 2950 | 16.08 | 18.5 | 75 | 2.8 |
| 100D16×2 | 54 | 35.2 | 2950 | 7.2 | 11 | 71.5 | 3.3 |
| 100D16×3 | 54 | 52.8 | 2950 | 10.8 | 15 | 71.5 | 3.3 |
| 100D16×4 | 54 | 70.4 | 2950 | 14.4 | 18.5 | 71.5 | 3.3 |
| 100D16×5 | 54 | 88 | 2950 | 18 | 22 | 71.5 | 3.3 |
| 100D16×6 | 54 | 105.6 | 2950 | 21.6 | 30 | 71.5 | 3.3 |
| 100D16×7 | 54 | 123.2 | 2950 | 25.2 | 30 | 71.5 | 3.3 |
| 100D16×8 | 54 | 140.8 | 2950 | 28.8 | 37 | 71.5 | 3.3 |
| 100D16×9 | 54 | 158.4 | 2950 | 32.4 | 37 | 71.5 | 3.3 |
| 100D16×10 | 54 | 176 | 2950 | 36 | 45 | 71.5 | 3.3 |
| 100D16×11 | 54 | 198.6 | 2950 | 39.6 | 55 | 71.5 | 3.3 |
| 100D16×12 | 54 | 211.2 | 2950 | 43.2 | 55 | 71.5 | 3.3 |
| 125D15×2 | 108 | 40 | 2950 | 15.6 | 18.5 | 76 | 4 |
| 125D15×3 | 108 | 60 | 2950 | 23.4 | 30 | 76 | 4 |
| 125D15×4 | 108 | 80 | 2950 | 31.2 | 37 | 76 | 4 |
| 125D15×5 | 108 | 100 | 2950 | 39 | 45 | 76 | 4 |
| 125D15×6 | 108 | 120 | 2950 | 46.8 | 55 | 76 | 4 |
| 125D15×7 | 108 | 140 | 2950 | 54.6 | 75 | 76 | 4 |
| 125D15×8 | 108 | 160 | 2950 | 62.4 | 75 | 76 | 4 |
| 125D15×9 | 108 | 180 | 2950 | 70.3 | 90 | 76 | 4 |
| 125D15×10 | 108 | 200 | 2950 | 78 | 90 | 76 | 4 |
Неисправности и их устранение
| Неисправность | Причина | Метод устранения |
| 1. Насос не всасывает воду. Стрелки манометра и вакуумметра сильно колеблются. | В насос залито недостаточно воды. Имеется подсос воздуха в трубопроводе или приборах. | Долить воду в насос. Затянуть соединения, устранить подсос воздуха. |
| 2. Насос не всасывает воду. Вакуумметр показывает высокий вакуум. | Обратный клапан не открывается или засорен. Слишком большое сопротивление всасывающего трубопровода. Слишком большая высота всасывания. | Проверить и отремонтировать или заменить обратный клапан. Заменить всасывающий трубопровод. Уменьшить высоту всасывания. |
| 3. Манометр показывает давление, но насос не подает воду. | Слишком большое сопротивление напорного трубопровода. Неправильное направление вращения. Засорение рабочего колеса. Недостаточная частота вращения насоса. | Проверить и укоротить трубопровод, проверить электродвигатель. Снять патрубок, очистить рабочее колесо. Увеличить частоту вращения вала насоса. |
| 4. Расход ниже проектного требования. | Засорение насоса. Сильный износ уплотнительных колец. Недостаточная частота вращения. | Очистить насос и трубопроводы. Заменить уплотнительные кольца. Увеличить частоту вращения вала насоса. |
| 5. Слишком высокое потребление мощности насосом. | Слишком сильная затяжка сальниковой набивки, перегрев сальниковой камеры. Износ рабочего колеса. Увеличение подачи насоса. | Ослабить сальниковую набивку. Заменить рабочее колесо. Увеличить сопротивление напорного трубопровода для снижения расхода. |
| 6. Необычный шум внутри насоса, насос не подает воду. | Слишком большой расход. Слишком большое сопротивление всасывающего трубопровода. Подсос воздуха в месте всасывания. Слишком высокая температура перекачиваемой жидкости. | Увеличить сопротивление напорного трубопровода для снижения расхода. Проверить всасывающий трубопровод насоса. Проверить обратный клапан. Уменьшить высоту всасывания. Устранить подсос воздуха. Снизить температуру жидкости. |
| 7. Вибрация насоса. | Ось насоса и ось двигателя не соосны, или вал насоса искривлен. | Выровнять оси насоса и двигателя. |
| 8. Перегрев подшипников. | Отсутствие смазки. Ось насоса и ось двигателя не соосны. | Добавить смазку. Выровнять оси. Проверить или очистить корпус подшипника. |
