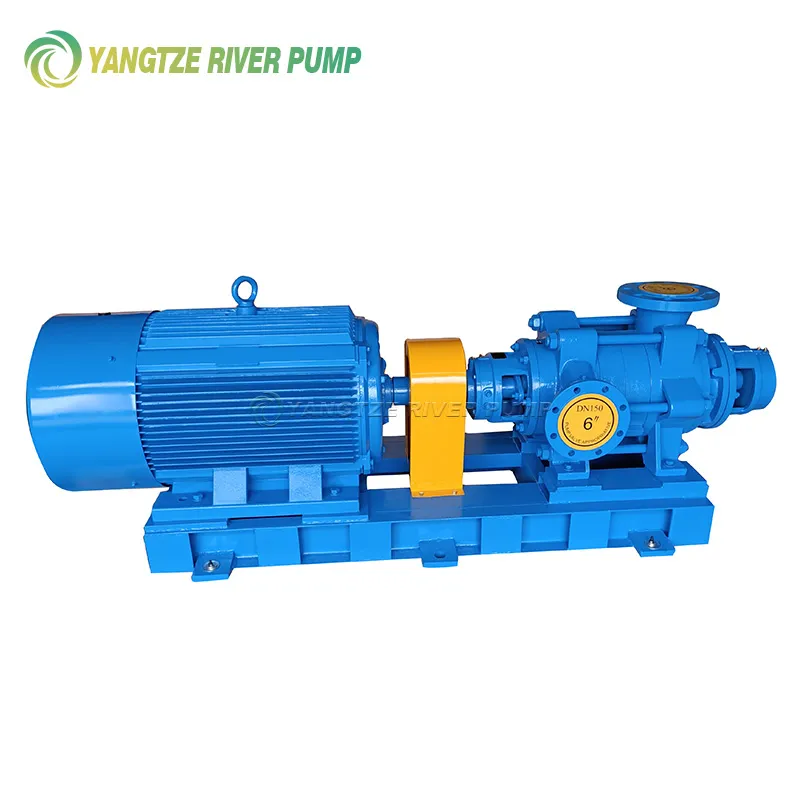

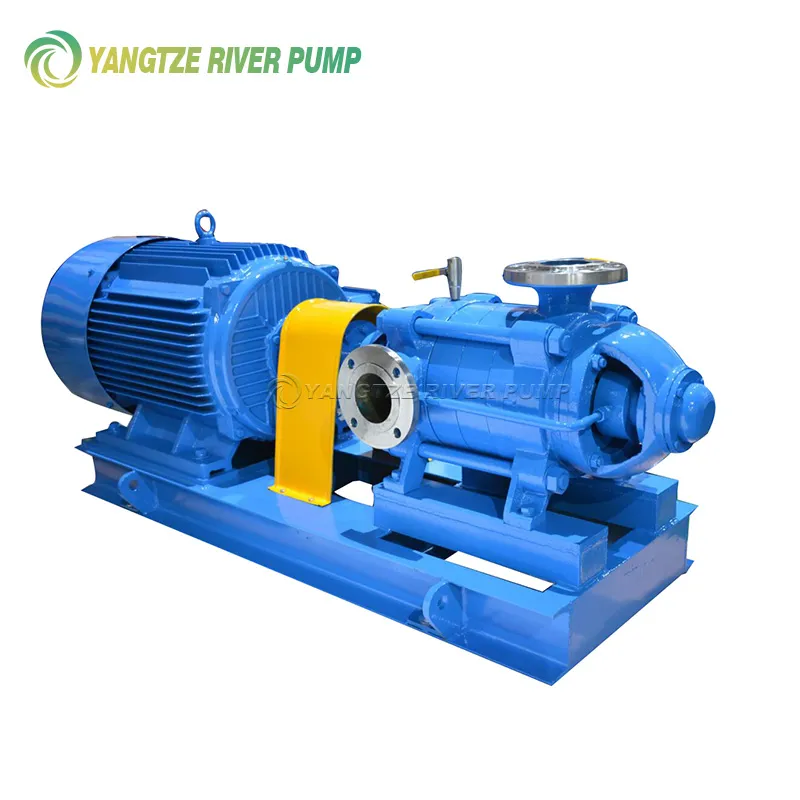

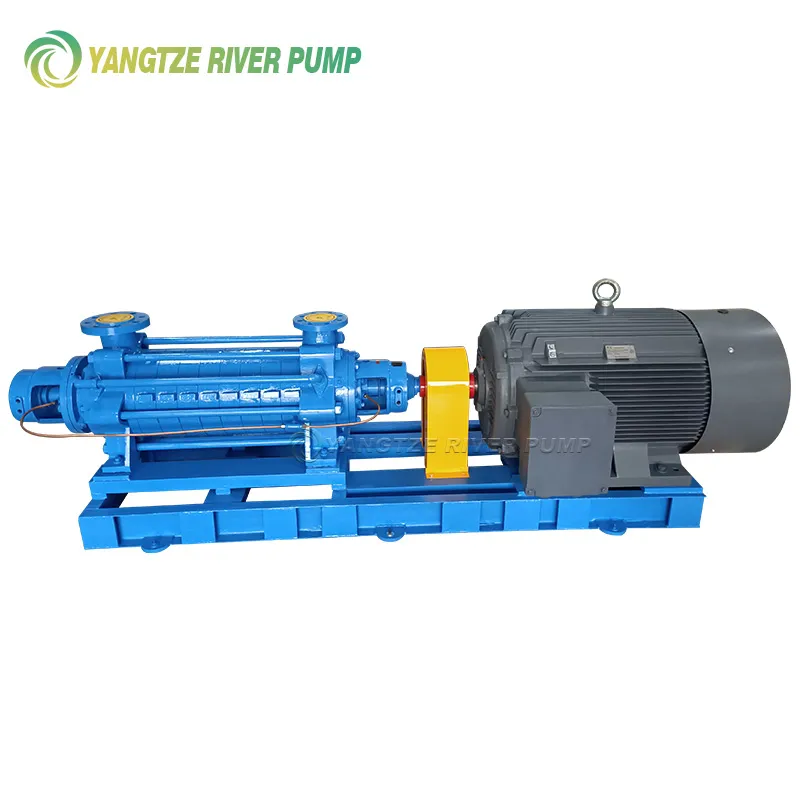

Горизонтальные многоступенчатые насосы для питания котлов типа DC
Серия многоступенчатых питательных насосов для котлов GC представляет собой горизонтальные, одноступенчатые всасывающие, многоступенчатые секционные центробежные насосы, разработанные и оптимизированные с применением компьютерных технологий. Обладают высокой эффективностью, широким диапазоном рабочих характеристик, безопасной и стабильной работой, низким уровнем шума, длительным сроком службы, удобством монтажа и обслуживания.
Описание
маркер
Описание продукта
Серия многоступенчатых питательных насосов для котлов GC представляет собой горизонтальные, одноступенчатые всасывающие, многоступенчатые секционные центробежные насосы, разработанные и оптимизированные с применением компьютерных технологий. Обладают высокой эффективностью, широким диапазоном рабочих характеристик, безопасной и стабильной работой, низким уровнем шума, длительным сроком службы, удобством монтажа и обслуживания. Предназначены для перекачивания чистой воды температурой ниже 104°C или других некоррозионных жидкостей, физико-химические свойства которых аналогичны воде.
Условия эксплуатации
- Передовая гидравлическая модель, высокая эффективность, широкий диапазон рабочих характеристик. Насос работает плавно с низким уровнем шума.
- Торцевое уплотнение вала выполнено в виде мягкой сальниковой набивки или механического уплотнения, что обеспечивает надежную герметичность, простую конструкцию и удобство быстрого обслуживания.
- Вал имеет полностью защищенную конструкцию, что гарантирует отсутствие контакта со средой, предотвращает коррозию и обеспечивает длительный срок службы.
Область применения
Подходят для промышленного и городского водоснабжения и водоотведения, повышения давления при подаче воды в высотные здания, орошения парков и садов, повышения давления в системах пожаротушения, перекачивания на большие расстояния, отопления, повышения давления в системах циркуляции горячей и холодной воды в ванных комнатах и сопутствующего оборудования, особенно подходят для питания водой малых котлов.
Параметры производительности
| Модель | Кол-во ступеней | Расход (м³/ч) | Напор (м) | Скорость (об/мин) | КПД (%) | Мощность (кВт) | |
| Мощность на валу | Мощность двигателя | ||||||
| 1.5GC-5 | 2 | 6 | 46 | 2900 | 38 | 2 | 3 |
| 3 | 69 | 2900 | 38 | 3 | 4 | ||
| 4 | 92 | 2900 | 38 | 4 | 5.5 | ||
| 5 | 115 | 2900 | 38 | 5 | 7.5 | ||
| 6 | 138 | 2900 | 38 | 6 | 7.5 | ||
| 7 | 161 | 2900 | 38 | 7 | 7.5 | ||
| 8 | 184 | 2900 | 38 | 8 | 11 | ||
| 9 | 207 | 2900 | 38 | 9 | 15 | ||
| 2GC-5 | 2 | 10 | 64 | 2900 | 39.6 | 4.4 | 7.5 |
| 3 | 96 | 2900 | 39.6 | 6.6 | 11 | ||
| 4 | 128 | 2900 | 39.6 | 8.8 | 15 | ||
| 5 | 160 | 2900 | 39.6 | 11 | 15 | ||
| 6 | 192 | 2900 | 39.6 | 13.2 | 18.5 | ||
| 7 | 224 | 2900 | 39.6 | 15.4 | 22 | ||
| 8 | 256 | 2900 | 39.6 | 17.6 | 30 | ||
| 9 | 288 | 2900 | 39.6 | 19.8 | 30 | ||
| 2.5GC-6 | 5 | 20 | 135 | 2900 | 47.4 | 15.5 | 18.5 |
| 6 | 162 | 2900 | 47.4 | 18.6 | 22 | ||
| 7 | 189 | 2900 | 47.4 | 21.7 | 30 | ||
Неисправности и их устранение
| Неисправность | Причина | Метод устранения |
| 1. Насос не всасывает воду. Стрелки манометра и вакуумметра сильно колеблются. | В насос залито недостаточно воды. Имеется подсос воздуха в трубопроводе или приборах. | Долить воду в насос. Затянуть соединения, устранить подсос воздуха. |
| 2. Насос не всасывает воду. Вакуумметр показывает высокий вакуум. | Обратный клапан не открывается или засорен. Слишком большое сопротивление всасывающего трубопровода. Слишком большая высота всасывания. | Проверить и отремонтировать или заменить обратный клапан. Заменить всасывающий трубопровод. Уменьшить высоту всасывания. |
| 3. Манометр показывает давление, но насос не подает воду. | Слишком большое сопротивление напорного трубопровода. Неправильное направление вращения. Засорение рабочего колеса. Недостаточная частота вращения насоса. | Проверить и укоротить трубопровод, проверить электродвигатель. Снять патрубок, очистить рабочее колесо. Увеличить частоту вращения вала насоса. |
| 4. Расход ниже проектного требования. | Засорение насоса. Сильный износ уплотнительных колец. Недостаточная частота вращения. | Очистить насос и трубопроводы. Заменить уплотнительные кольца. Увеличить частоту вращения вала насоса. |
| 5. Слишком высокое потребление мощности насосом. | Слишком сильная затяжка сальниковой набивки, перегрев сальниковой камеры. Износ рабочего колеса. Увеличение подачи насоса. | Ослабить сальниковую набивку. Заменить рабочее колесо. Увеличить сопротивление напорного трубопровода для снижения расхода. |
| 6. Необычный шум внутри насоса, насос не подает воду. | Слишком большой расход. Слишком большое сопротивление всасывающего трубопровода. Подсос воздуха в месте всасывания. Слишком высокая температура перекачиваемой жидкости. | Увеличить сопротивление напорного трубопровода для снижения расхода. Проверить всасывающий трубопровод насоса. Проверить обратный клапан. Уменьшить высоту всасывания. Устранить подсос воздуха. Снизить температуру жидкости. |
| 7. Вибрация насоса. | Ось насоса и ось двигателя не соосны, или вал насоса искривлен. | Выровнять оси насоса и двигателя. |
| 8. Перегрев подшипников. | Отсутствие смазки. Ось насоса и ось двигателя не соосны. | Добавить смазку. Выровнять оси. Проверить или очистить корпус подшипника. |
