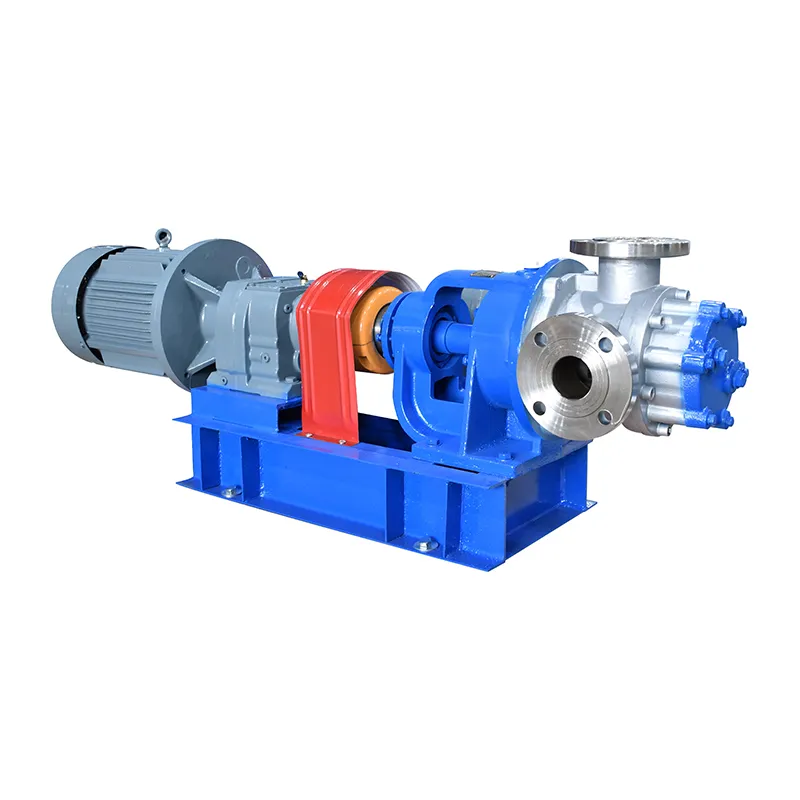

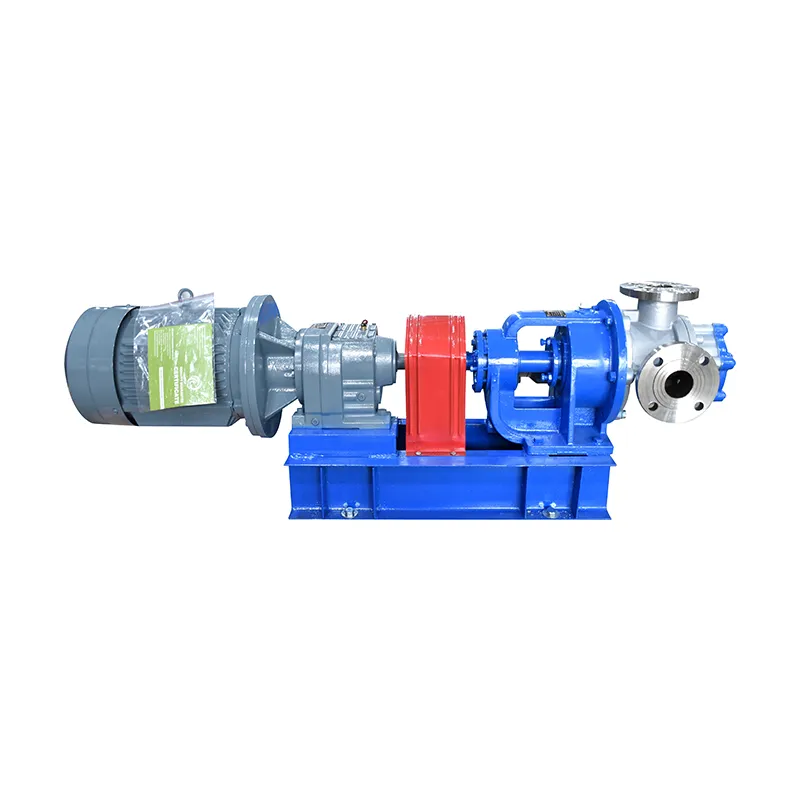

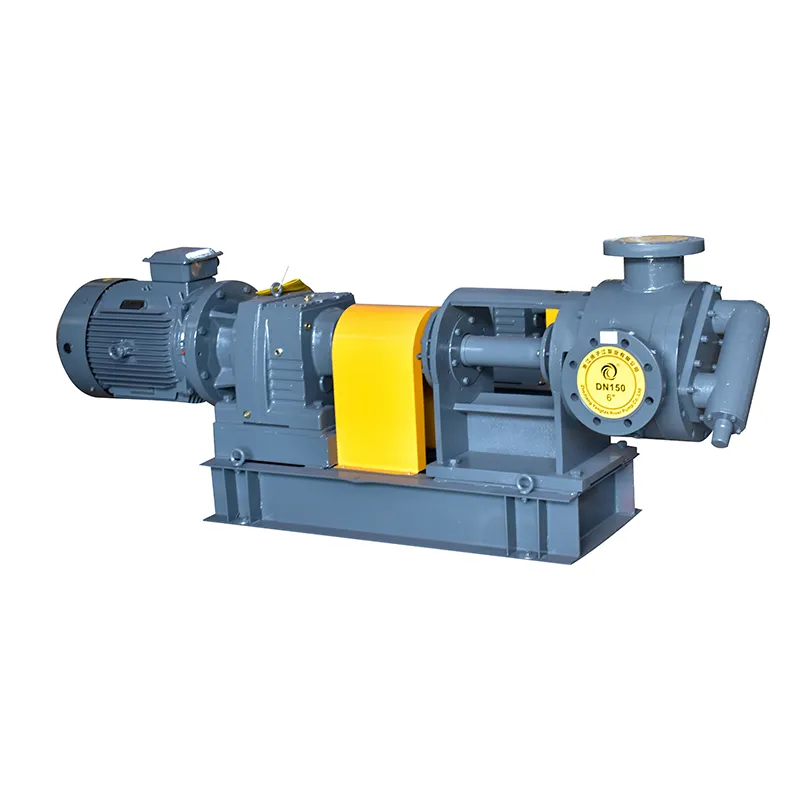

Высоковязкостные насосы с внутренним зацеплением типа NYP
Высоковязкий внутренний шестеренчатый насос NYP — это недавно разработанный насос прямого вытеснения, созданный для удовлетворения потребностей таких отраслей, как нефтяная, химическая, лакокрасочная, масложировая, фармацевтическая, красочная и пищевая. Благодаря возможности выбора материалов и уникальной конструкции этот продукт широко используется для перекачки сред с различными свойствами и вязкостью.
Описание
маркер
Обзор продукта
Высоковязкий внутренний шестеренчатый насос NYP — это недавно разработанный насос прямого вытеснения, созданный для удовлетворения потребностей таких отраслей, как нефтяная, химическая, лакокрасочная, масложировая, фармацевтическая, красочная и пищевая. Благодаря возможности выбора материалов и уникальной конструкции этот продукт широко используется для перекачки сред с различными свойствами и вязкостью.
Преимущества продукта
Плавная подача жидкости без пульсаций, с минимальной вибрацией и низким уровнем шума.
Исключительная способность к самозаполнению.
Благодаря правильному подбору материалов для компонентов, способен работать с различными коррозионными средами при температурах до 200 °C.
Одинаковое направление вращения внутреннего и внешнего роторов минимизирует износ и продлевает срок службы.
Расход насоса линейно зависит от скорости вращения, что позволяет регулировать расход путем изменения скорости.
Особенно подходит для перекачки высоковязких сред с диапазоном вязкости от 1,0 сСт до 300 000 сСт.
Принцип работы
Приводной шестерня (внешний ротор) с внутренними зубцами приводит внутренний ротор во вращение в том же направлении внутри полностью закрытого корпуса насоса. Полулунные пластины в корпусе насоса и передней крышке отделяют всасывающий вход от нагнетательного выхода. Во время вращения на всасывающем входе образуется вакуум, всасывающий жидкость. Затем роторы транспортируют жидкость к нагнетательному выходу, где она под давлением выталкивается из корпуса насоса, завершая таким образом процесс перекачки жидкости.
Параметры производительности
| Модель | расход | Давление (MPa) |
Диаметр входного и выходного трубопровода
|
Минимальный запас по кавитации
(m) |
эффективность
(%) |
Метод замедления | ||||
| (m³/h) | (L/min) | Мощность
|
скорость вращения
|
редуктор | ||||||
| (kW) | (r/min) | |||||||||
| NYP3/1.0 | 2 | 33.3 | 1 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 | |
| NYP10/1.0 | 6 | 100 | 1.3 | Rp2 | 5 | 45 | 7.5 | 228 | YCJ112 | |
| NYP10/1.0 | 8 | 133.3 | 1 | Rp2 | 5 | 45 | 7.5 | 303 | YCJ100 | |
| NYP10/1.0 | 10 | 166.7 | 1 | Rp2 | 5 | 51 | 7.5 | 357 | YCJ100 | |
| NYP10/1.0 | 12 | 200 | 1 | Rp2 | 5 | 54 | 7.5 | 475 | YCJ100 | |
| NYP30/1.0 | 18 | 300 | 1 | ￠80 | 5 | 54 | 15 | 305 | YCJ112 | |
| NYP30/1.0 | 22 | 366.7 | 1 | ￠80 | 5 | 58 | 15 | 359 | YCJ112 | |
| NYP30/1.0 | 28 | 466.7 | 1 | ￠80 | 5 | 65 | 15 | 479 | YCJ112 | |
| NYP50/1.0 | 50 | 833.3 | 1 | ￠150 | 5 | 52 | 37 | 128 | YCJ315 | |
| NYP50/1.0 | 80 | 1333.3 | 1 | ￠150 | 5 | 58 | 45 | 208 | YCJ355 | |
| NYP50/1.0 | 100 | 1666.6 | 1 | ￠150 | 5 | 65 | 55 | 253 | YCJ355 | |
| NYP3/1.0 | 1.5 | 25 | 1 | Rp11/2 | 5 | 43 | 3 | 480 | Ременная передача | |
| NYP3/1.0 | 2 | 33.3 | 1 | Rp11/2 | 5 | 43 | 3 | 640 | Ременная передача | |
| NYP10/1.0 | 8 | 133.3 | 1 | Rp2 | 5 | 43 | 7.5 | 303 | Ременная передача | |
| NYP10/1.0 | 10 | 166.7 | 1 | Rp2 | 5 | 49 | 7.5 | 357 | Ременная передача | |
| NYP10/1.0 | 12 | 200 | 1 | Rp2 | 5 | 51 | 7.5 | 475 | Ременная передача | |
| NYP3/1.0 | 3 | 50 | 1 | Rp11/2 | 5 | 55 | 3 | 960 | Y132S-6 | Прямое соединение с электродвигателем |
