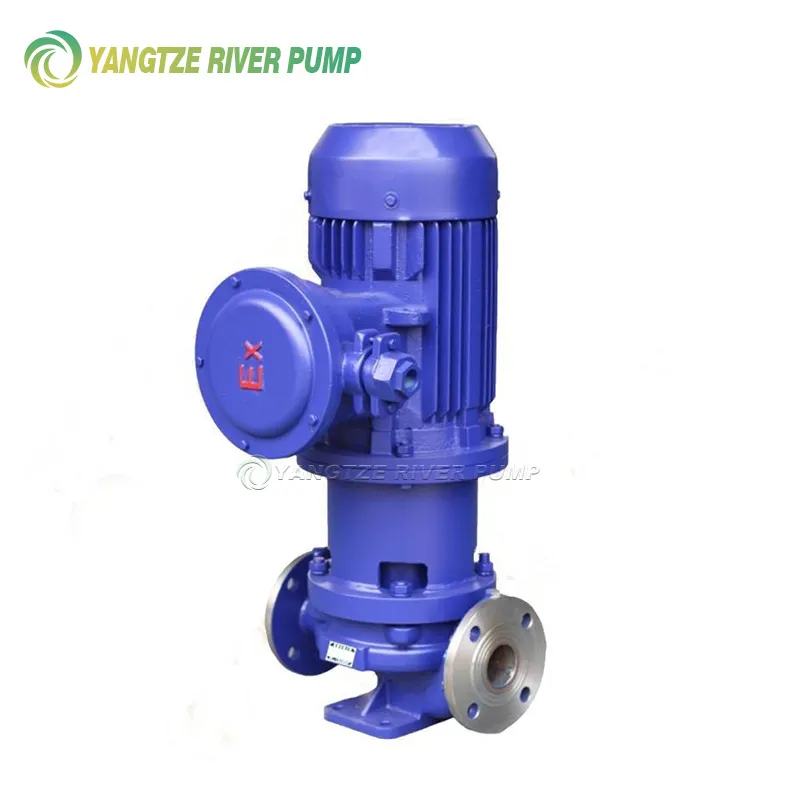

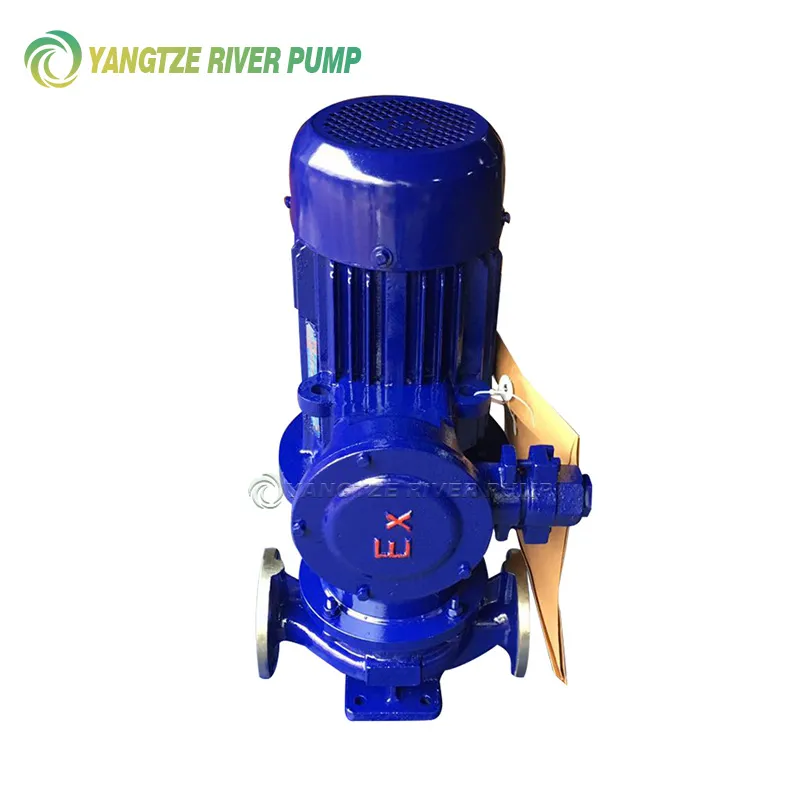

Вертикальные магнитные насосы CQB-L
Вертикальный химический насос CQB-L с магнитным приводом, представляющий собой центробежный насос с магнитной муфтой, является новым типом трубопроводного насоса, разработанным нашей компанией на основе более чем десятилетнего опыта в проектировании и производстве горизонтальных магнитных насосов. Он сочетает в себе характеристики центробежного трубопроводного насоса ISG с преимуществами магнитных химических насосов, обеспечивая герметичную работу трубопровода.
Описание
маркер
Обзор продукта
Вертикальный химический насос CQB-L с магнитным приводом, представляющий собой центробежный насос с магнитной муфтой, является новым типом трубопроводного насоса, разработанным нашей компанией на основе более чем десятилетнего опыта в проектировании и производстве горизонтальных магнитных насосов. Он сочетает в себе характеристики центробежного трубопроводного насоса ISG с преимуществами магнитных химических насосов, обеспечивая герметичную работу трубопровода.
Особенности вертикального магнитного приводного трубопроводного насоса CQB-L
1.Работает без утечек, способен транспортировать легковоспламеняющиеся, взрывоопасные, высокотоксичные и коррозионные среды;
2.Превосходные материалы: проходные компоненты, включая корпус насоса, рабочее колесо и изолирующую втулку, изготовлены из высококачественной нержавеющей стали;
3.Для втулки вала используются высокоизносостойкий карбид кремния и карбид вольфрама, а для подшипников скольжения — углеродистая сталь M106K. Для обеспечения эффективного срока службы насоса предусмотрена смазочная канавка;
4.Вертикальная установка с компактной конструкцией минимизирует требования к площади;
5.Низкий уровень вибрации и шума, особенно плавная работа;
6.Большинство компонентов насоса взаимозаменяемы с насосами с магнитным приводом серии CQB, предлагая эквивалентные рабочие характеристики. Расход составляет от 3,2 до 100 м³/ч; напор от 20 до 80 м; мощность от 0,75 до 75 кВт.
Структура
|
|
1 | Корпус насоса | 2 | Рабочее колесо | 3 | Уплотнительное кольцо | 4 | Корпус подшипника |
| 5 | Изолирующая втулка | 6 | Опорное кольцо | 7 | Подшипник | 8 | Втулка подшипника | |
| 9 | Вал | 10 | Внутренний магнитный узел | 11 | Гайка | 12 | Соединительный кронштейн | |
| 13 | Внешний магнитный узел | 14 | Двигатель |
Технические характеристики
| Модель | калибр(mm) | расход (m3/h) |
напор (m) |
Мощность (kw) |
напряжение (v) |
|
| Вход | Выход | |||||
| CQB16-8L | 16 | 16 | 1.5 | 8 | 0.12 | 220/380 |
| CQB20-12L | 20 | 20 | 3 | 12 | 0.37 | 220/380 |
| CQB25-15L | 25 | 25 | 6.6 | 15 | 1.1 | 380 |
| CQB32-15L | 32 | 32 | 6.6 | 15 | 1.1 | 380 |
| CQB32-28L | 32 | 32 | 6.6 | 28 | 1.1 | 380 |
| CQB32-32L | 32 | 32 | 3.2 | 32 | 1.5 | 380 |
| CQB40-20L | 40 | 40 | 10.8 | 20 | 2.2 | 380 |
| CQB40-32L | 40 | 40 | 12 | 32 | 4 | 380 |
| CQB40-50L | 40 | 40 | 6.3 | 50 | 5.5 | 380 |
| CQB50-25L | 50 | 50 | 14.4 | 25 | 4 | 380 |
| CQB50-40L | 50 | 50 | 13.2 | 40 | 4 | 380 |
| CQB50-50L | 50 | 50 | 13.2 | 50 | 5.5 | 380 |
| CQB50-80L | 50 | 50 | 12.5 | 80 | 18.5 | 380 |
| CQB65-25L | 65 | 65 | 15 | 25 | 5.5 | 380 |
| CQB65-35L | 65 | 65 | 27 | 35 | 7.5 | 380 |
| CQB65-50L | 65 | 65 | 25 | 50 | 15 | 380 |
| CQB65-80L | 65 | 65 | 25 | 80 | 22 | 380 |
| CQB80-20L | 80 | 80 | 50 | 20 | 7.5 | 380 |
| CQB80-32L | 80 | 80 | 50 | 32 | 15 | 380 |
| CQB80-50L | 80 | 80 | 50 | 50 | 22 | 380 |
| CQB80-80L | 80 | 80 | 50 | 80 | 37 | 380 |
| CQB100-20L | 100 | 100 | 100 | 20 | 15 | 380 |
| CQB100-32L | 100 | 100 | 100 | 32 | 22 | 380 |
| CQB100-50L | 100 | 100 | 100 | 50 | 37 | 380 |
| CQB100-80L | 100 | 100 | 100 | 80 | 55 | 380 |
| Примечание: Модели от CQB20-12L до CQB100-80L могут быть оснащены взрывозащищенным двигателем. | ||||||
